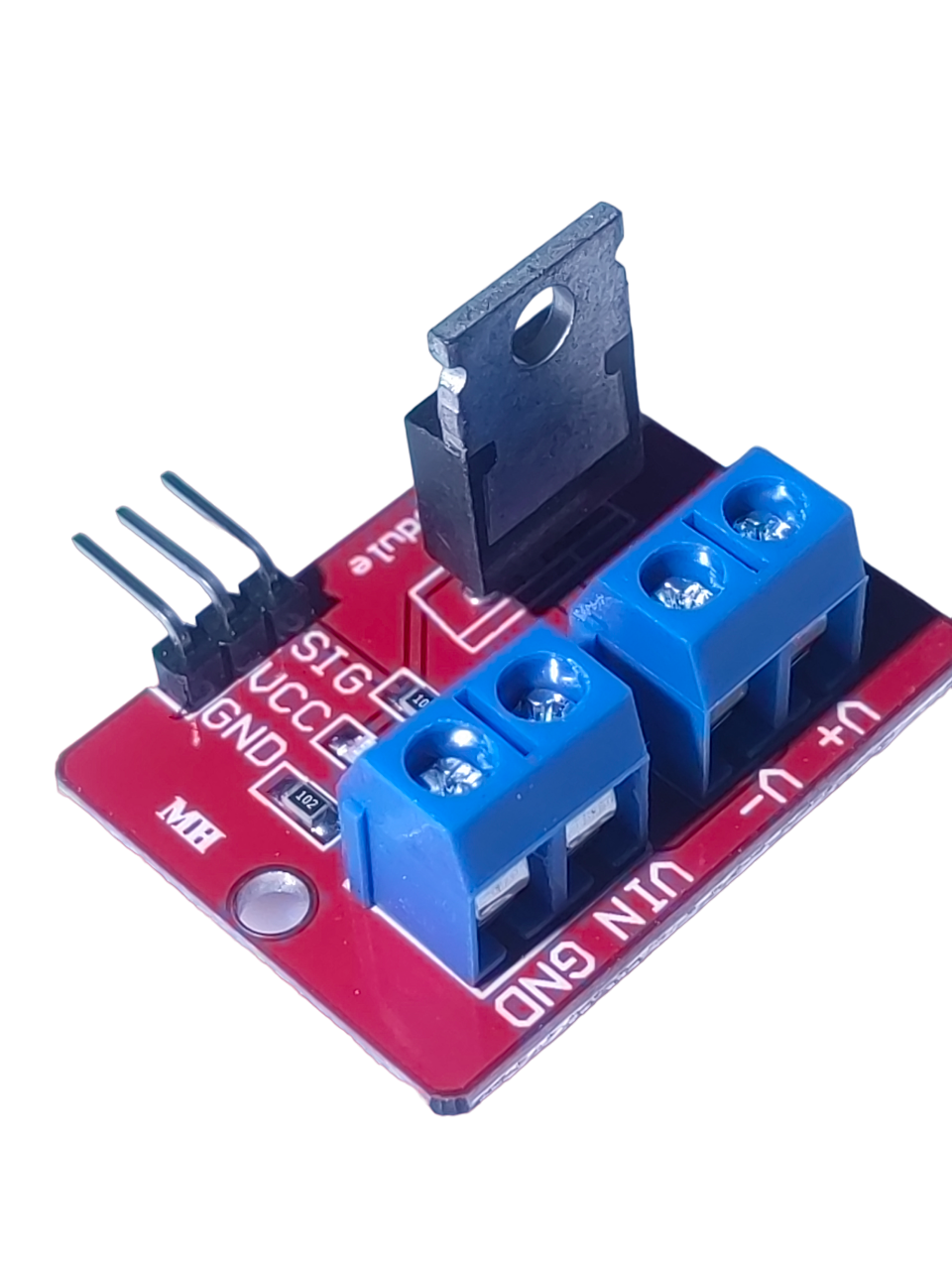

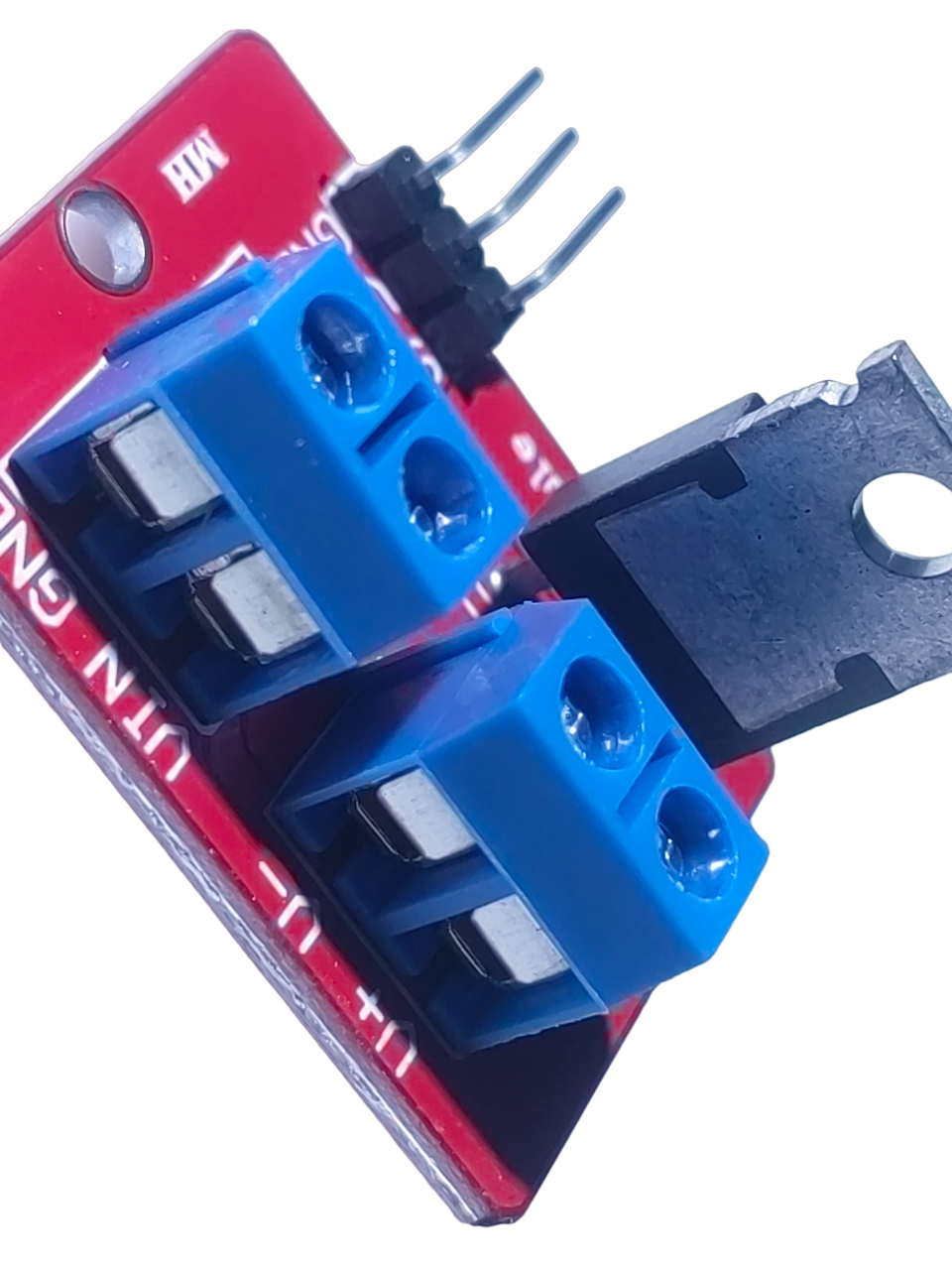

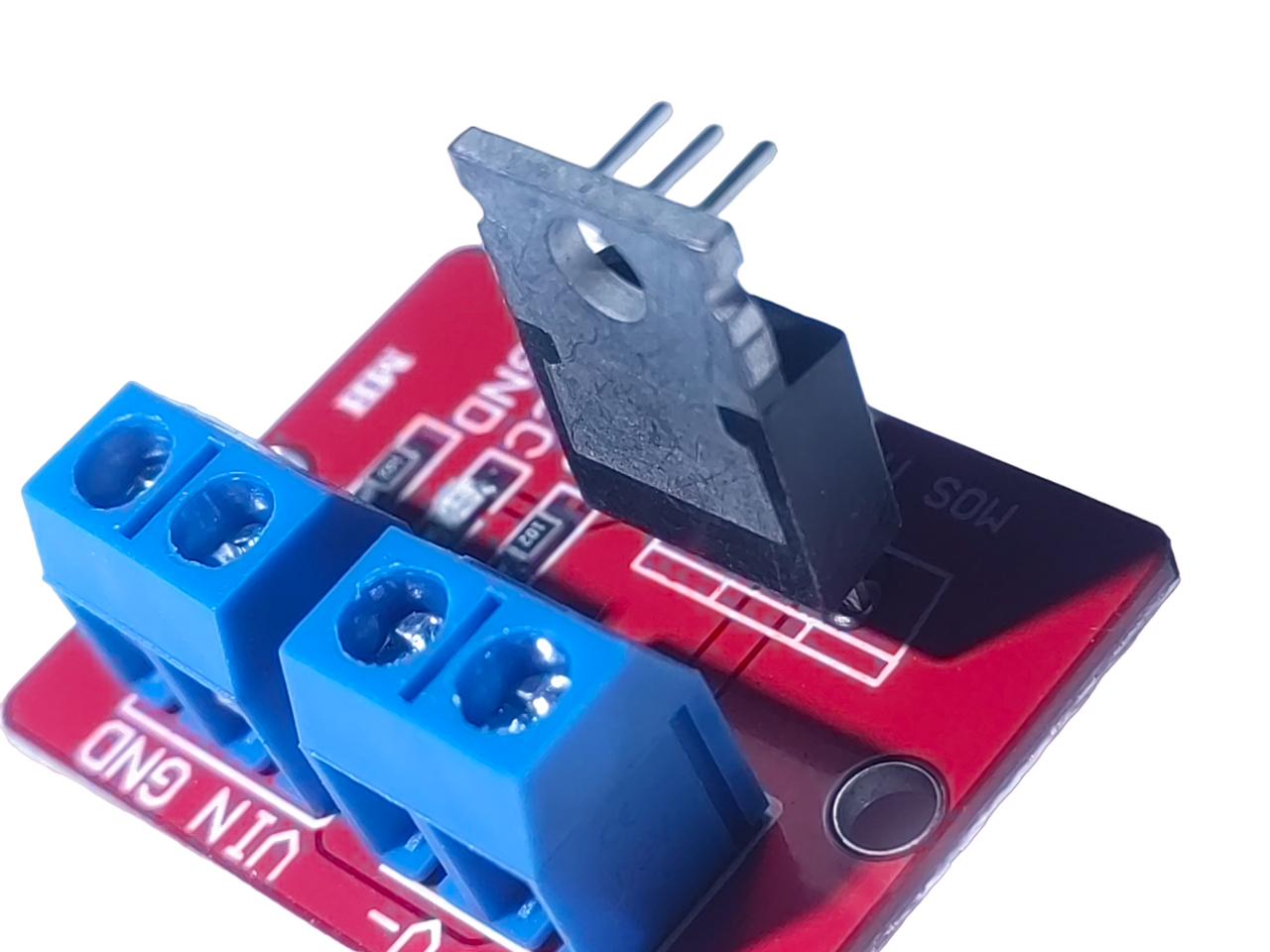

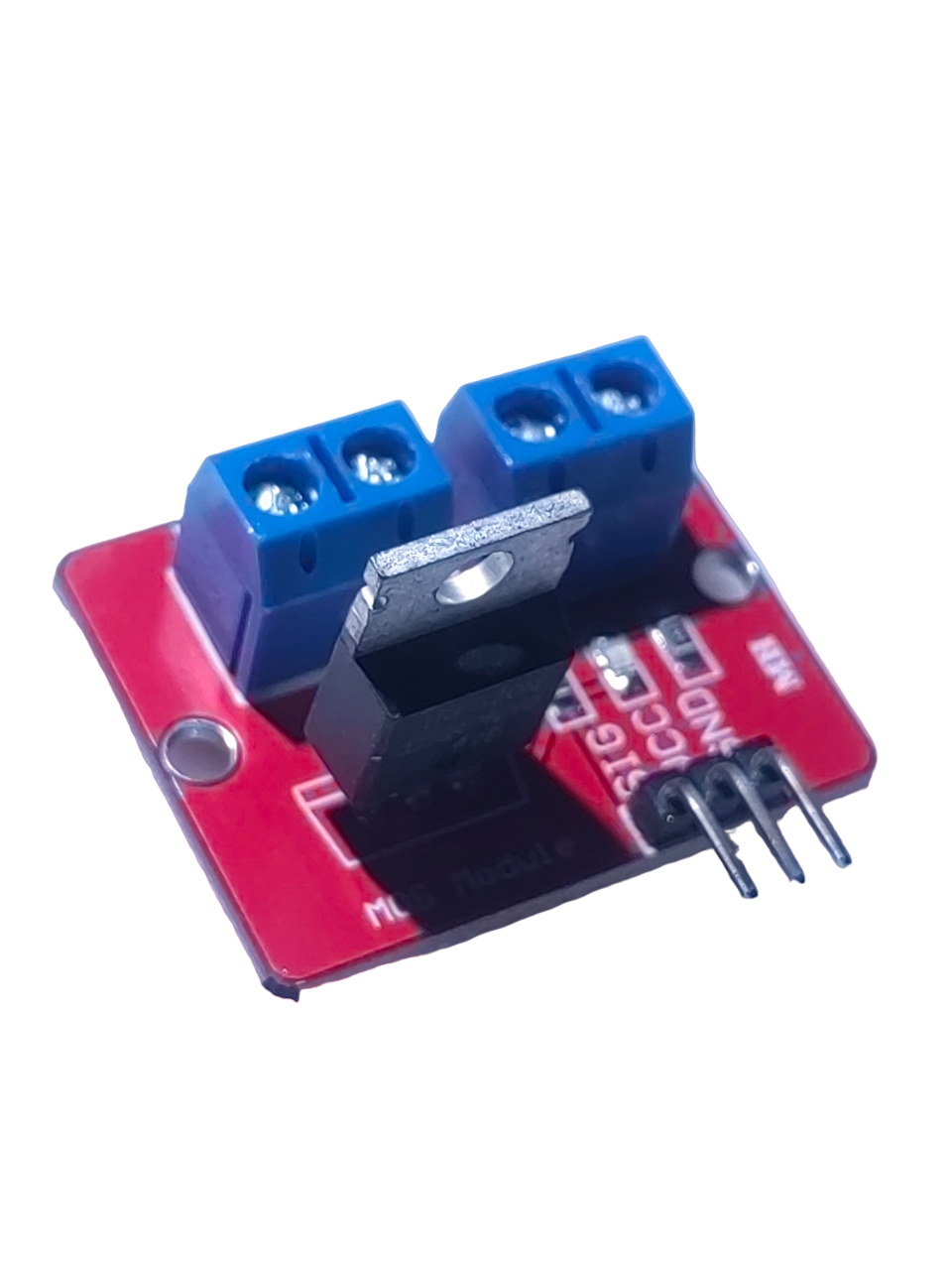

0–24 V IRF520 MOSFET modul

Jellemzők:

• Üzemi feszültség: 0–24 V DC
• Maximális terhelőáram: 5 A
• Kapcsolási frekvencia: 100 kHz
• Csatlakozók: csavaros kapcsok
• Méretek: 33 × 24 mm

Alkalmazások:

• Egyenáramú motorok vezérlése
• Szivattyúk vezérlése
• Szolenoidok vezérlése
• Világításvezérlés
• Egyéb elektromos berendezések vezérlése

Felhasználás:

A modul használatához csatlakoztassa a tápellátást és a kapcsolni kívánt terhelést a megfelelő kapcsokra, majd vezérelje a MOSFET-et egy mikrokontroller digitális kimenetéről. A 3,3 vagy 5 V-os magas logikai szint bekapcsolja a MOSFET-et, az alacsony szint pedig kikapcsolja a terhelést. A kimeneti teljesítmény PWM-jellel is szabályozható.

A csomag tartalma:

• 1 db 0–24 V IRF520 MOSFET modul

Megjegyzés:

A modul nem rendelkezik túlterhelés elleni védelemmel. Ne lépje túl az 5 A-es névleges terhelést, mert a modul károsodhat. 1 A feletti áramnál használjon hűtőbordát.

Egyszerű Arduino-példakód az IRF520 MOSFET-modul teszteléséhez (másodpercenkénti be- és kikapcsolás):

Másolja ki a kódot, és tesztelje közvetlenül az Arduino IDE-ben. A kódhoz nincs szükség további könyvtárakra.

// A MOSFET-hez csatlakozó kivezetés meghatározása
const int mosfetPin = 9;

void setup() {
// A kivezetés beállítása kimenetként
pinMode(mosfetPin, OUTPUT);
}

void loop() {
// A MOSFET bekapcsolása 1 másodpercre
digitalWrite(mosfetPin, HIGH);
delay(1000);

// A MOSFET kikapcsolása 1 másodpercre
digitalWrite(mosfetPin, LOW);
delay(1000);
}

Egyszerű PWM kód:

A következő PWM-példa 10 ms-onként változtatja a kitöltési tényezőt, így a terhelésre jutó átlagos teljesítményt is szabályozhatja. A 0–255 közötti értékek igény szerint módosíthatók.

// A MOSFET-hez csatlakozó kivezetés meghatározása
const int mosfetPin = 9;

void setup() {
// A kivezetés beállítása kimenetként
pinMode(mosfetPin, OUTPUT);
}

void loop() {
// A PWM kitöltési tényező fokozatos csökkentése
for (int i = 255; i >= 0; i--) {
analogWrite(mosfetPin, i);
delay(10);
}

// A PWM kitöltési tényező fokozatos növelése
for (int i = 0; i <= 255; i++) {
analogWrite(mosfetPin, i);
delay(10);
}
}

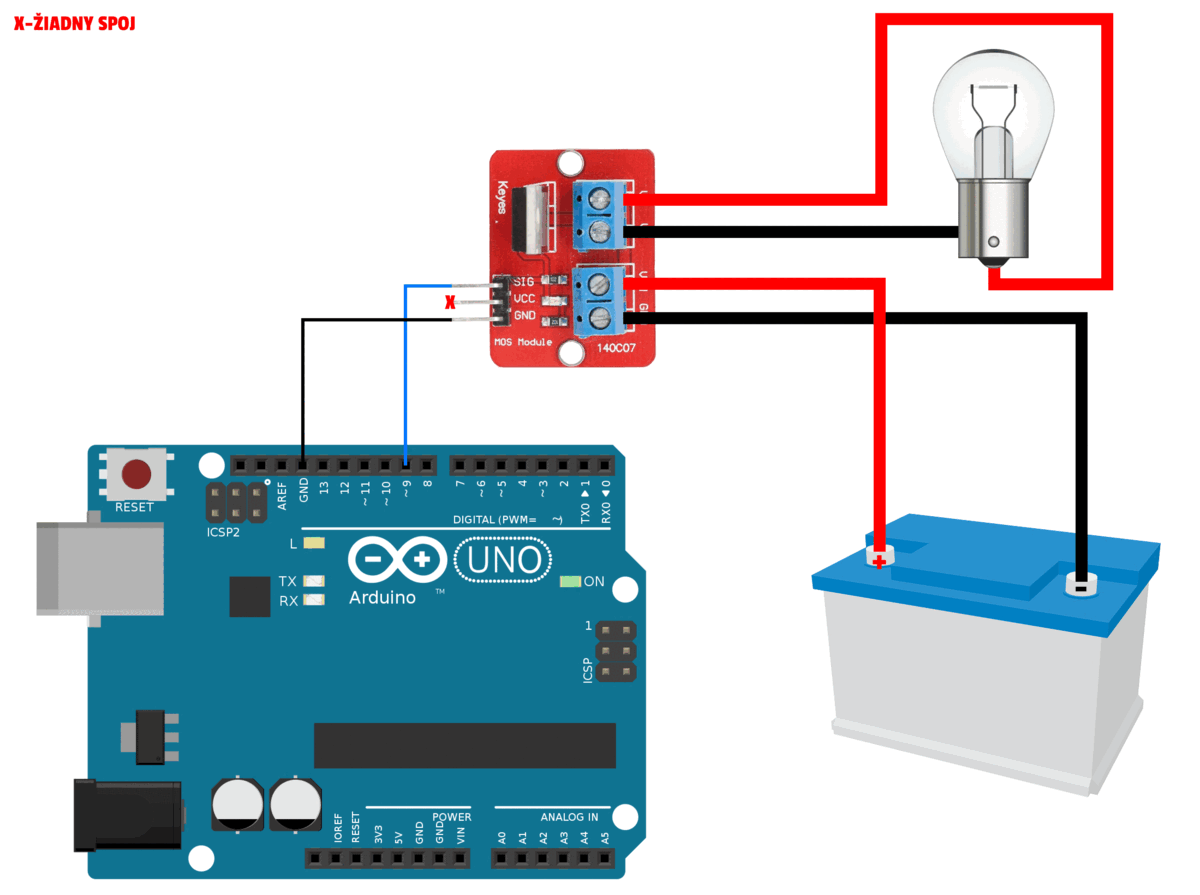

Csatlakozási példa:
