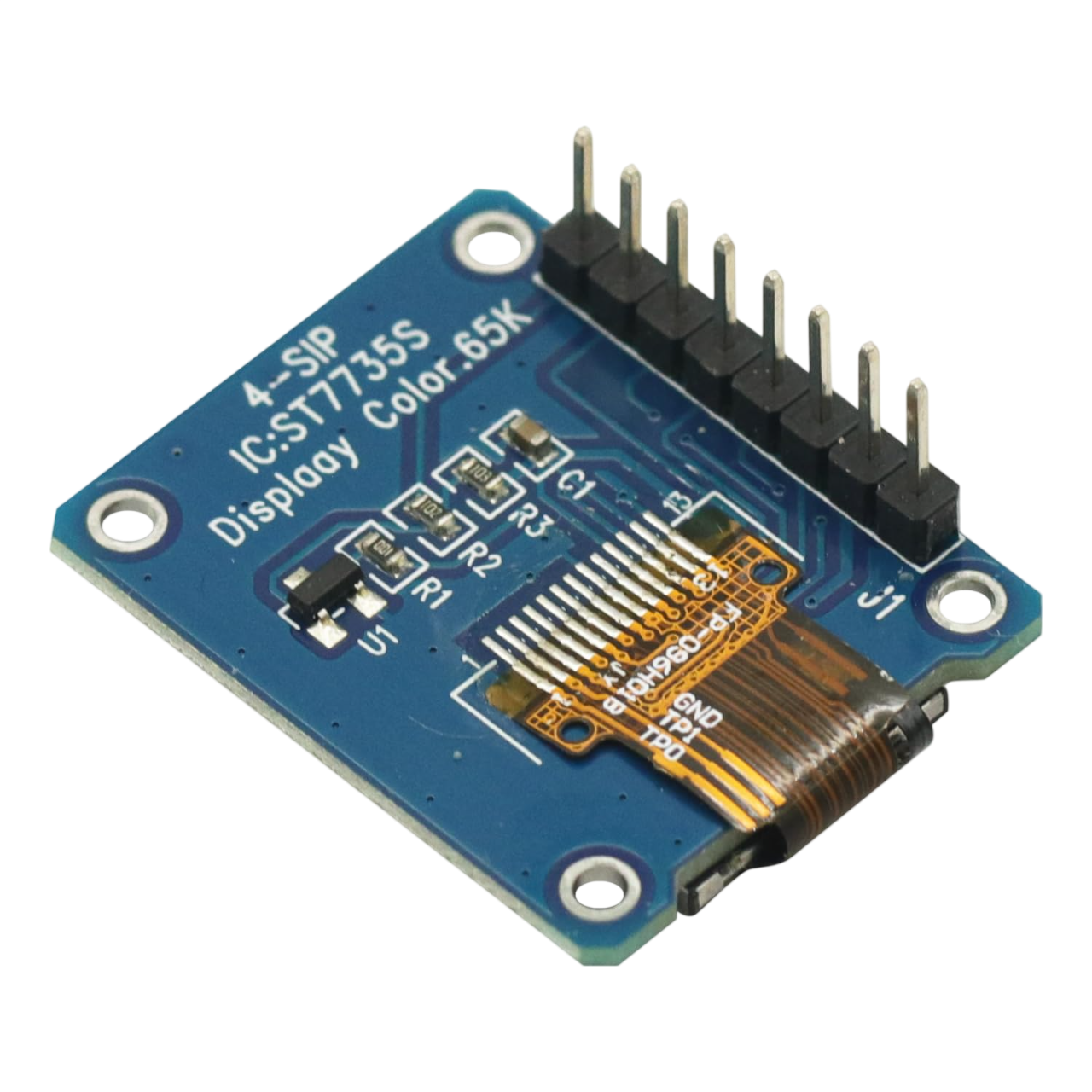

0,96″-os színes IPS TFT-kijelző, 80 × 160, ST7735

Ez a 0,96 hüvelykes IPS modul kis méretű, mégis sokoldalú kijelző a DIY projektjeihez. A klasszikus monokromatikus OLED kijelzőkkel ellentétben ez a modul 65 536 színt (RGB) világos IPS-panelen jelenít meg. Ez jobb olvashatóságot jelent a napon és élénkebb színeket minden látószögből.

A modul a bevált ST7735 vezérlőchipet használja, amely gyors 7 tűs SPI-interfészen keresztül kommunikál. A kijelző tájolása a programban egyszerűen álló vagy fekvő helyzetre állítható.

Fő előnyei:

• Kiváló képminőség: Az IPS-technológia a hagyományos TFT LCD-khez képest élénkebb színeket és széles betekintési szöget kínál.

• Sokoldalú tápellátás: A VCC csatlakozó 3,3–5 V közötti tápfeszültséget fogad, így a modul számos mikrokontrolleres projekthez használható.

• Kompakt méret: A mindössze 24 × 30 mm-es modul kis készülékházakban is elfér.

• Kapcsolható háttérvilágítás: A BLK kivezetéssel a háttérvilágítás kikapcsolható az energiafogyasztás csökkentésére.

Műszaki adatok:

• Kijelzőátló: 0,96 hüvelyk

• Felbontás: 80 × 160 pixel

• Kijelzővezérlő: ST7735

• Színmélység: 65 536 szín (RGB)

• Interfész: SPI (7 tűs csatlakozás)

• Üzemi feszültség: 3,3 V (VCC: legfeljebb 5 V)

• Üzemi hőmérséklet: −20 és +70 °C között

• Tömeg: kb. 5 g

Pin csatlakozás:

1. GND: föld (0 V)

2. VCC: tápfeszültség (3,3–5 V)

3. SCL: SPI-órajel

4. SDA: SPI-adatvonal

5. RES: visszaállítás (reset)

6. DC: adat/parancs választása

7. BLK: háttérvilágítás vezérlése (alacsony szinten kikapcsolható)
