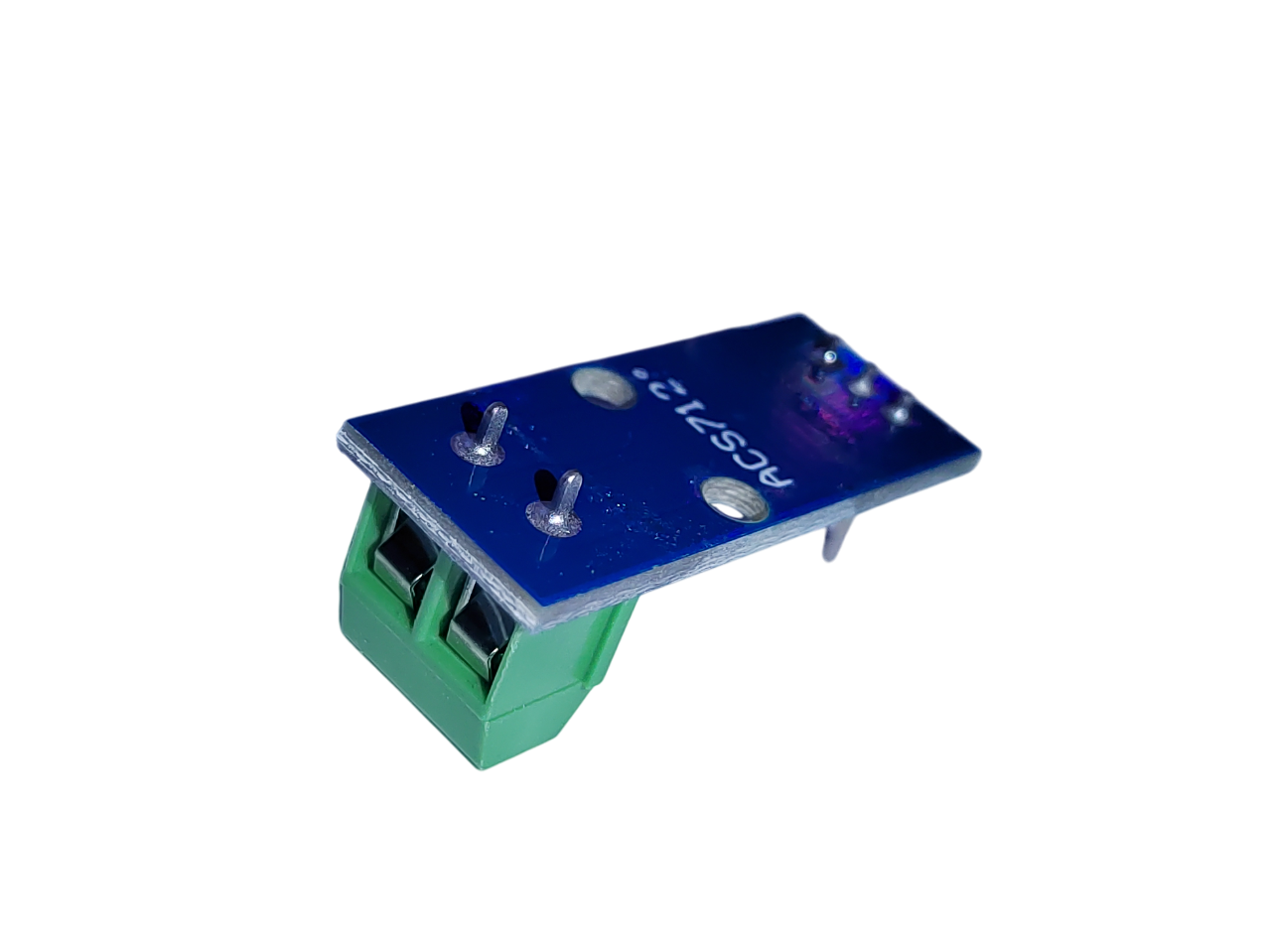

⚡ ACS712 20A áramérzékelő modul – Hall-effektus, AC/DC mérés

Az ACS712-20A Hall-effektuson alapuló áramérzékelő modul egyen- és váltakozó áram mérésére, ±20 A tartományban, galvanikusan leválasztott áramúttal.
660.00 HUF
Legalacsonyabb ár az elmúlt 30 napban:
A kedvezmény előtti 30 nap legalacsonyabb ára szerint.
Készlet 7 db · Raktáron
Belső kód: 23830212
Egységek száma csomagonként 1 csomagban
Mértékegység csomagban
Mért mennyiség 1 csomagban
Súly 0.0035 kg

Termék részletei

A beépített lineáris Hall-érzékelő érzékeli az integrált rézvezetőn átfolyó áram által létrehozott mágneses teret, majd annak erősségével arányos analóg kimeneti feszültséget állít elő.

A nagy pontosság, az alacsony zajszint és az egyszerű analóg kimenet ideálissá teszik a modult motorok, tápegységek, akkumulátorok és napelemes rendszerek áramfelvételének mérésére, valamint a túlterhelés észlelésére mikroprocesszoros alkalmazásokban.



🔧 Műszaki adatok:

  • Érzékelő IC: ACS712ELC-20A (Allegro MicroSystems)

  • Mérési tartomány: ±20 A (AC vagy DC)

  • Érzékenység: 100 mV/A

  • Kimeneti feszültség 0 A mérésénél: 2,5 V

  • Tápellátás: DC 5 V

  • Kimenet: Analóg feszültség (0 V – 5 V tartomány)

  • Számítási képlet: VOUT = 2.5 + 0.100 × IP (IP amperben)

  • Galvanikus leválasztás: Igen (Hall-effektus)

  • Beépített áramkörök: erősítés, szűrés, korrekció

  • Tápellátásjelző: Igen (LED)

  • Interfész: 3 tűs csatlakozó (VCC, OUT, GND), csavaros sorkapocs az árambemenethez



📦 Felhasználás:

  • Motorok, LED-szalagok és napelemek áramfelvételének mérése

  • Intelligens energiafelügyelet Arduino/ESP32 segítségével

  • Túláram- és védelmi jelzések megvalósítása

  • Tápegységek és teljesítményelektronikai modulok felügyelete



🧑‍💻 Példakapcsolást és Arduino-példakódot hamarosan közzéteszünk.
