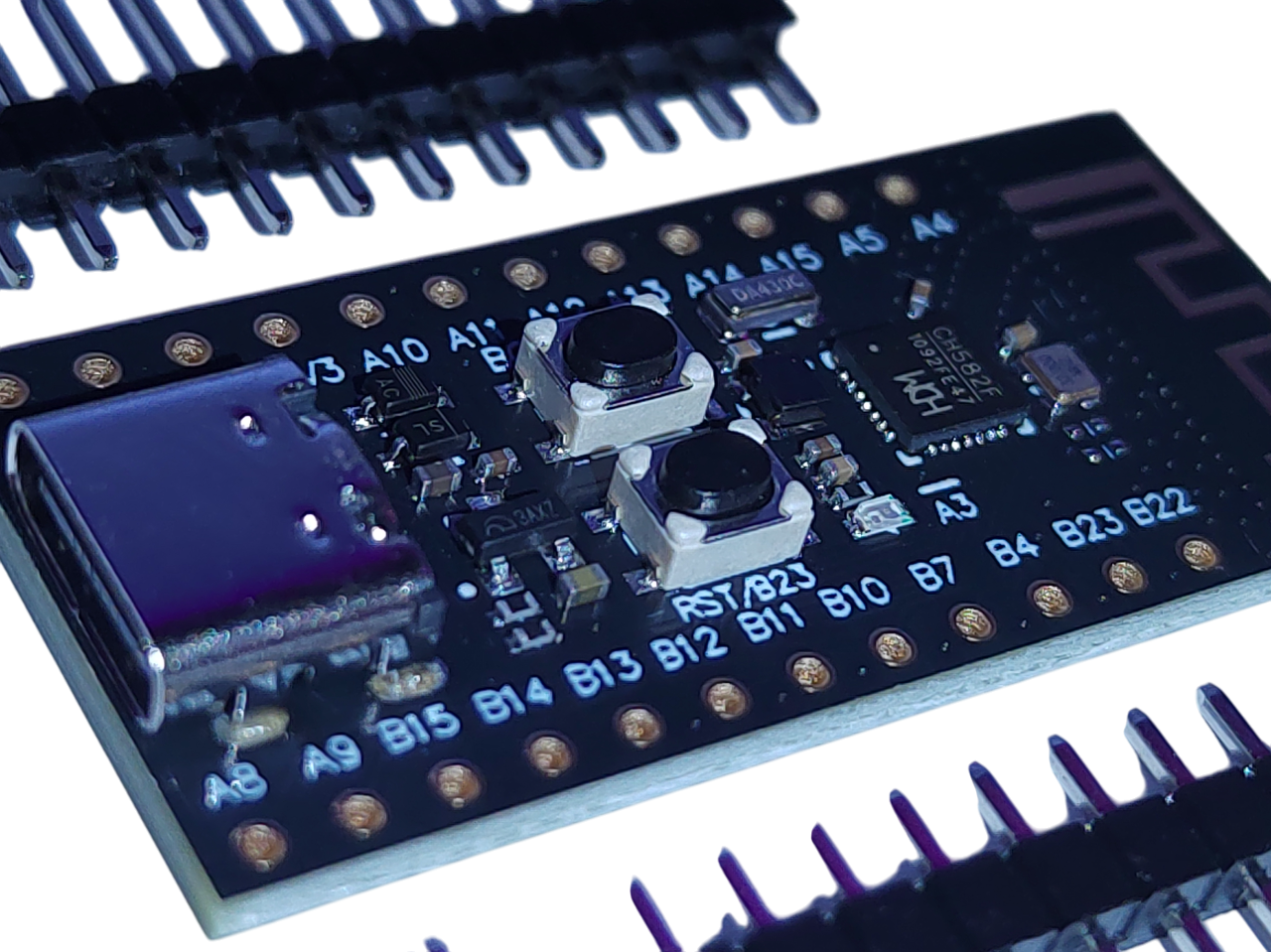

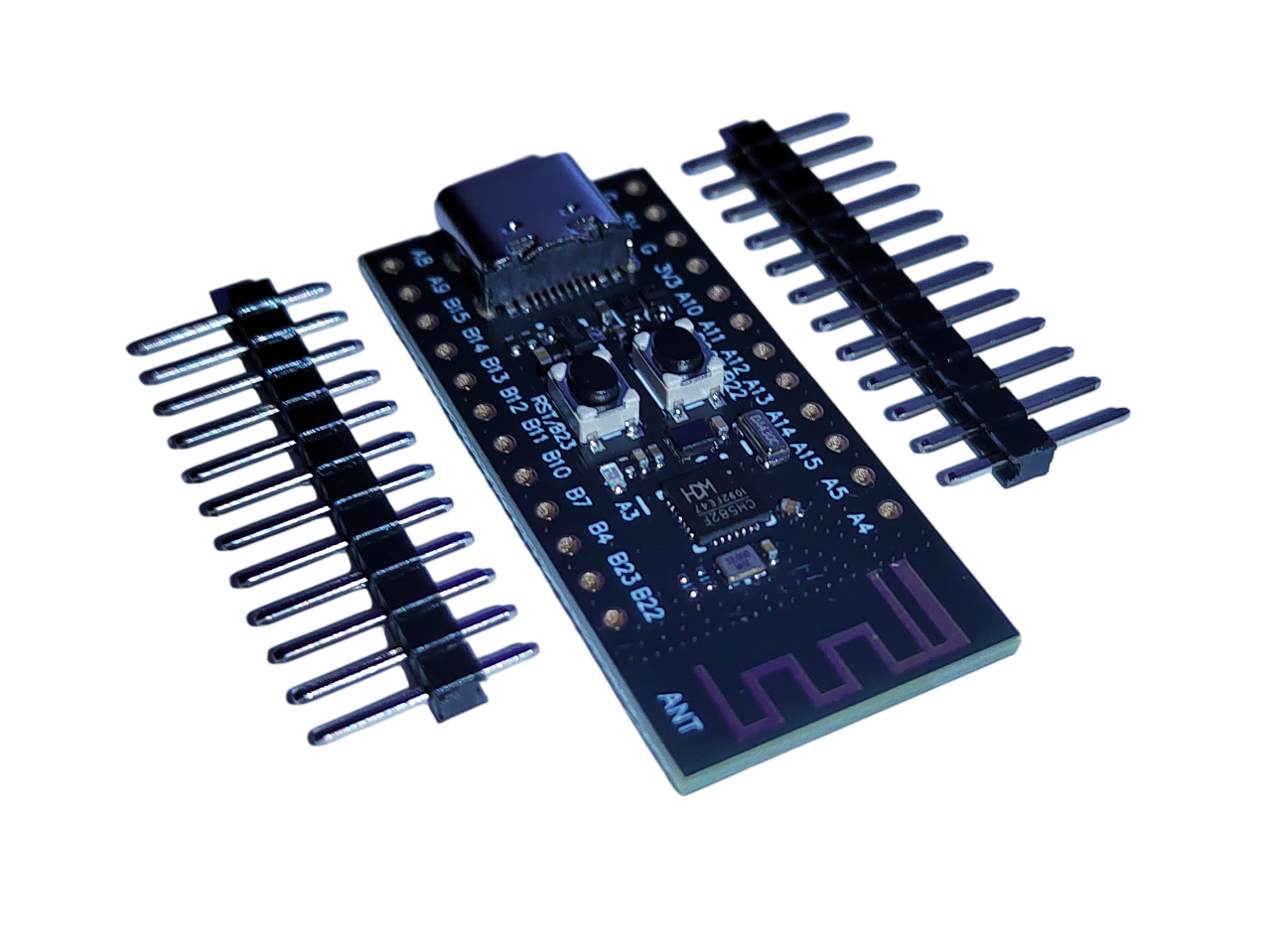

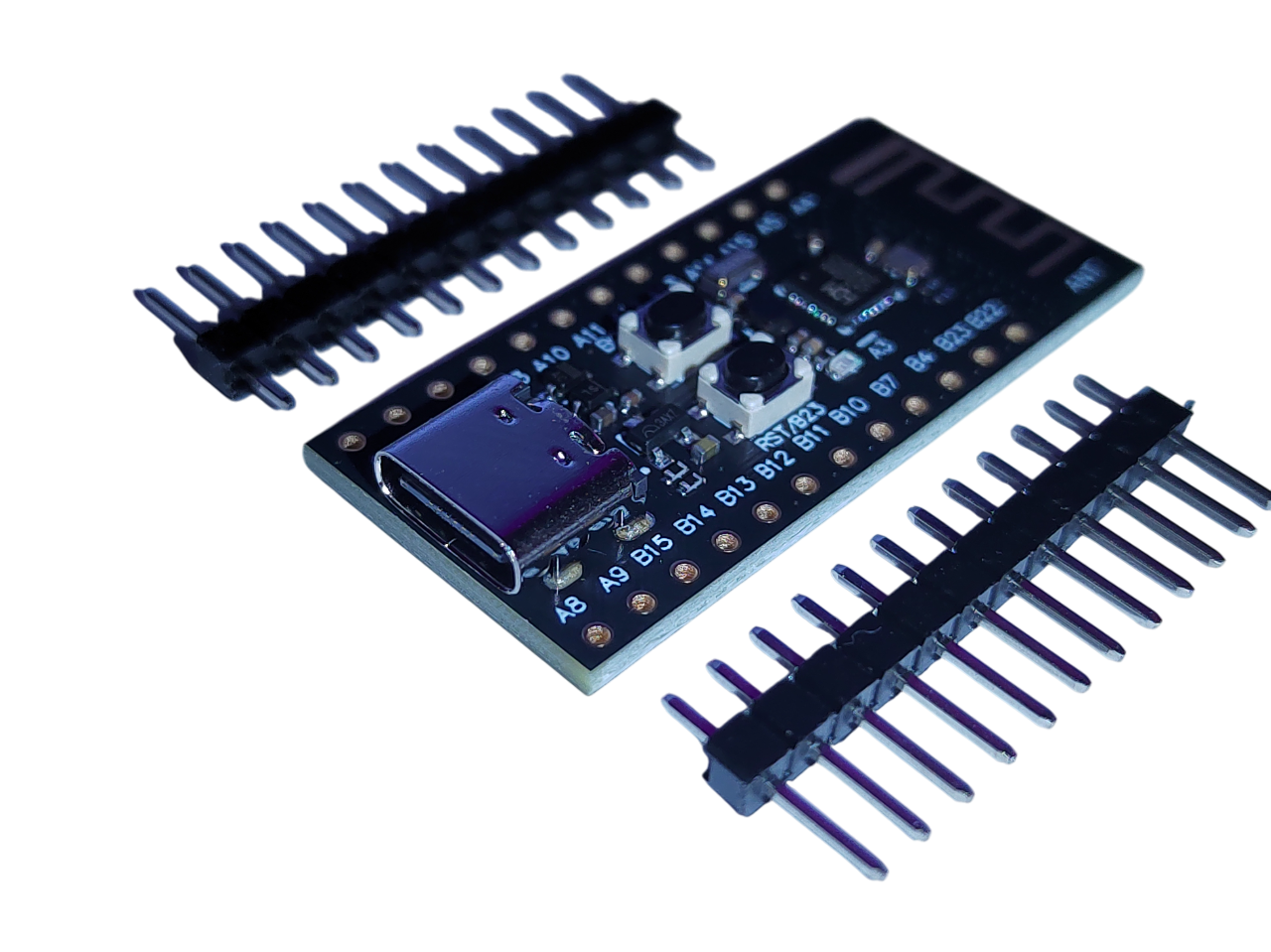

CH582F fejlesztőpanel

A CH582F mikrokontrolleres fejlesztőpanel kiváló választás vezeték nélküli és IoT-eszközök fejlesztéséhez. Egyesíti a 32 bites RISC-V4A processzormagot, az akár 60 MHz-es órajelet, a sokféle perifériát és a vezeték nélküli kommunikációhoz használható BLE 5.0 támogatását.

A panel beépített programozóval rendelkezik, ezért a MounRiver Studio használatához nincs szükség külön WCH-LinkE programozóra. Ha a programozás nem sikerül, az USB-C csatlakoztatásakor tartsa nyomva a BOOT gombot. Ha a MounRiver Studio a rendszerbetöltő (bootloader) frissítését kéri, a forrásleírás ennek jóváhagyását javasolja; a folyamat automatikusan lefut, majd a CH582F közvetlenül programozható.

Összetettebb projektekhez vagy szükség esetén a WCH-LinkE külső hibakereső közvetlenül itt vásárolható meg: WCH-LinkE.👈✨

🔹 Fő paraméterek:

• CPU: 32-bit RISC-V4A, max. 60 MHz

• Memória: 20 KB RAM, 448 KB ROM (Flash)

• Bluetooth: BLE 5.0

• USB: 2× USB 2.0 (Host/Device)

• Perifériák:

  • 4× UART

  • 1× SPI

  • 1× I2C

  • 1× ADC (8 csatorna)

  • 10× PWM

  • 4× időzítő

• Órajel:

  • 32 MHz HSE (külső passzív kristály)

  • 32.768 kHz LSE (külső passzív kristály)

🔹 Tápellátás:

• Bemenet: 3.3V – 5V

• 3,3 V-os LDO, legfeljebb 100 mA kimeneti árammal külső eszközök számára

• USB-s tápellátás visszáram elleni védelemmel (dióda)

• TVS-dióda az 5 V-os tápvonal védelméhez

🔹 Interfészek és vezérlők:

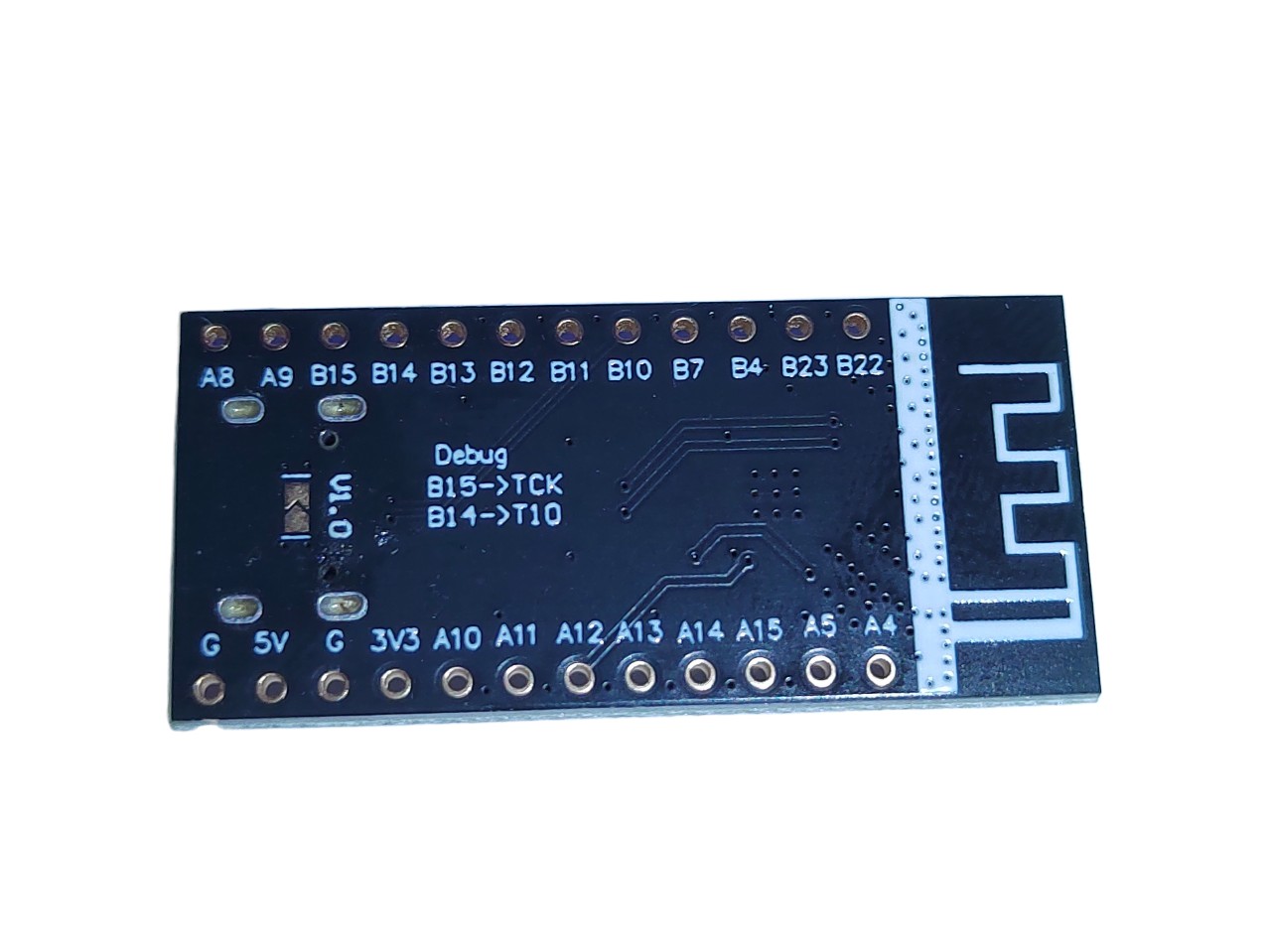

• 2× 12-tűs I/O csatlakozó (2.54 mm osztás)

• 1× Reset gomb (B23)

• 1× BOOT gomb (B22)

🔹 Forrásanyagok:

✨👉WeActStudio WCH-BLE-Core a GitHubon

🔹 Használat:

✅ IoT-eszközök
✅ Bluetooth érzékelők és jeladók
✅ Vezeték nélküli vezérlők
✅ Kísérletek a RISC-V-vel
✅ Beágyazott rendszerek oktatása

A csomag tartalma

• 1× CH582F fejlesztőpanel

• csatlakozó tüskesor
