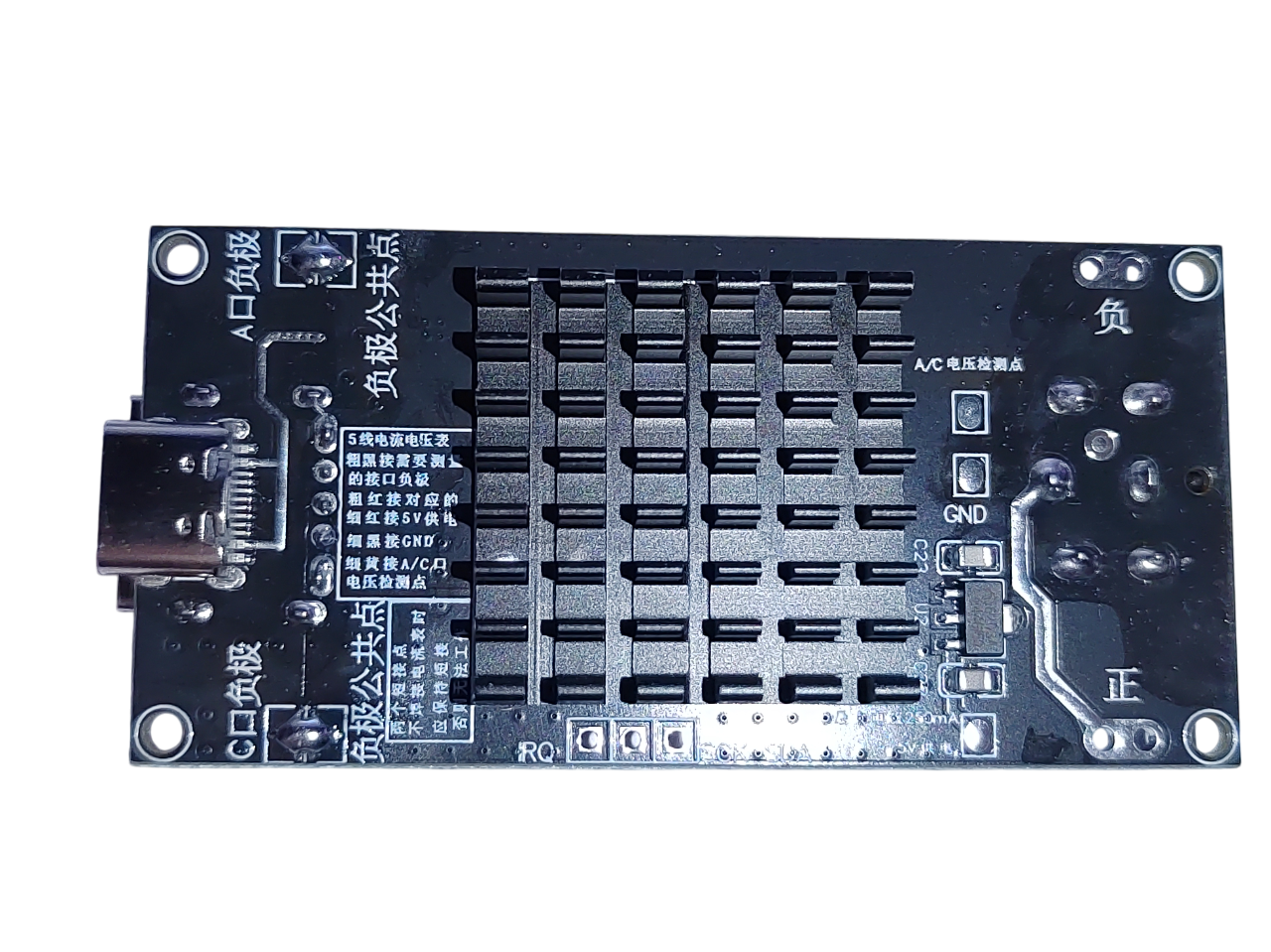

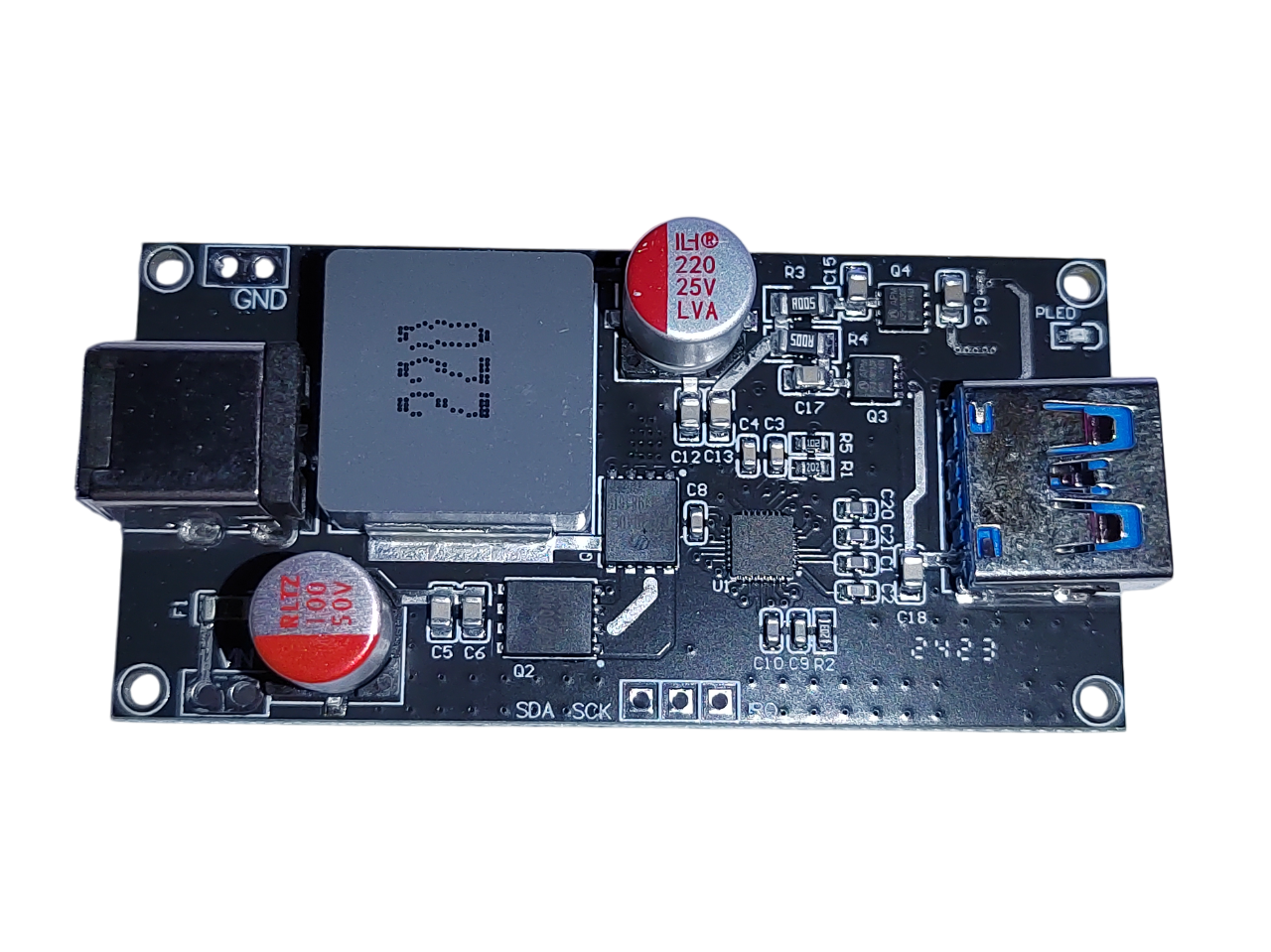

DC6–30 V 140 W intelligens gyorstöltő modul (USB-A + USB-C, PD140W, QC5, PPS)
Termék részletei
A modul számos készülék gyorstöltését támogatja USB-A és USB-C porton keresztül. Az ismertetett protokollok közé tartozik a PD 140 W, a PPS 133 W és a QC5/QC4+. Fejlesztőállomásokhoz, tápegységmodulokhoz, laptopokhoz, telefonokhoz, táblagépekhez és tesztelési feladatokhoz is használható.
🔧 Műszaki adatok:
| Paraméter | Érték |
|---|---|
| Bemeneti feszültség: | DC 6 V – 30 V |
| Javasolt tápegység: | DC 24 V / 7 A |
| Konverzió típusa: | Step-down (buck) – a bemenetnek ≥1.2 V-vel magasabbnak kell lennie, mint a kimenet |
| Maximális kimeneti teljesítmény: | 140 W (PD 20 V / 7 A) |

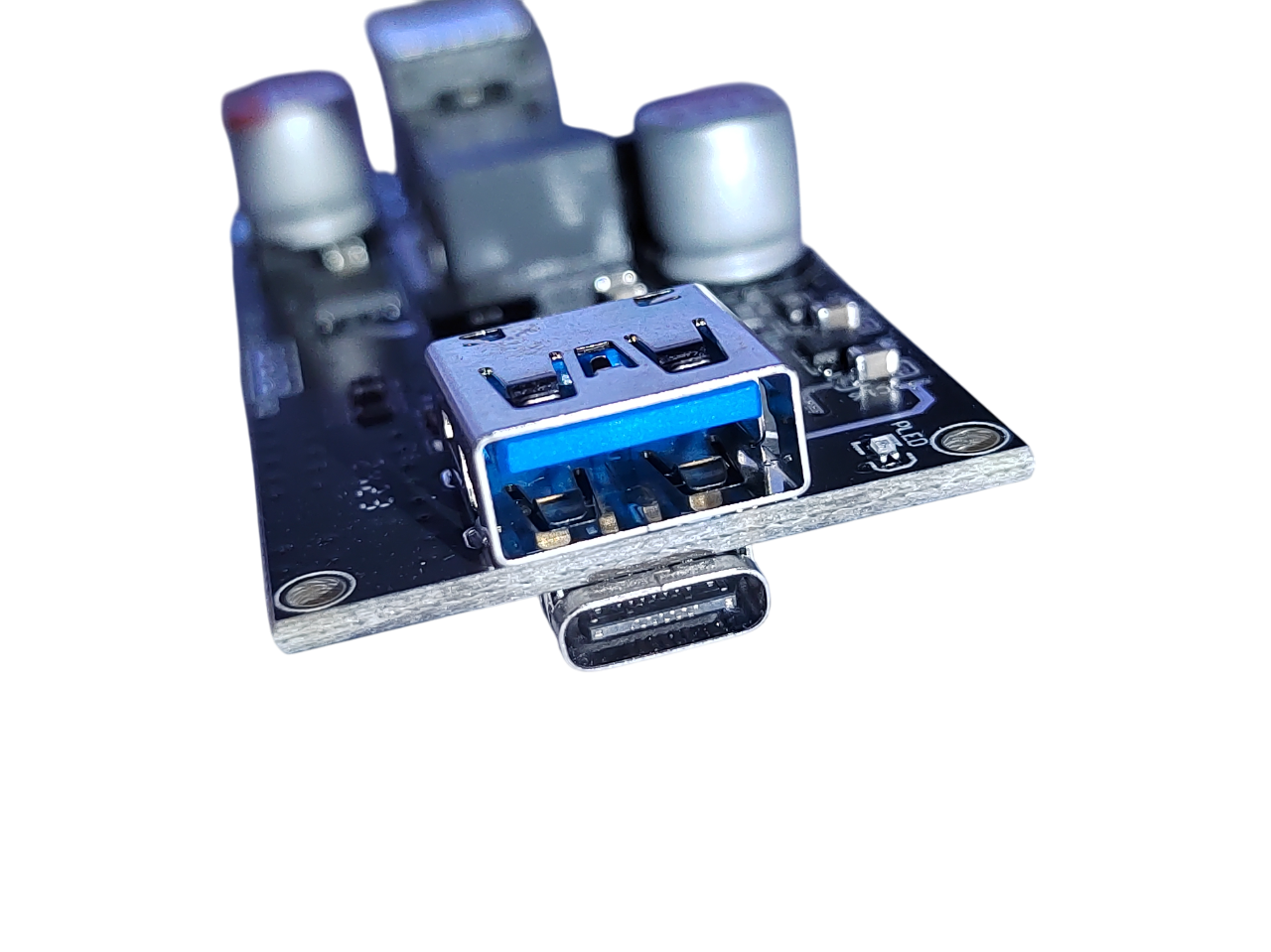

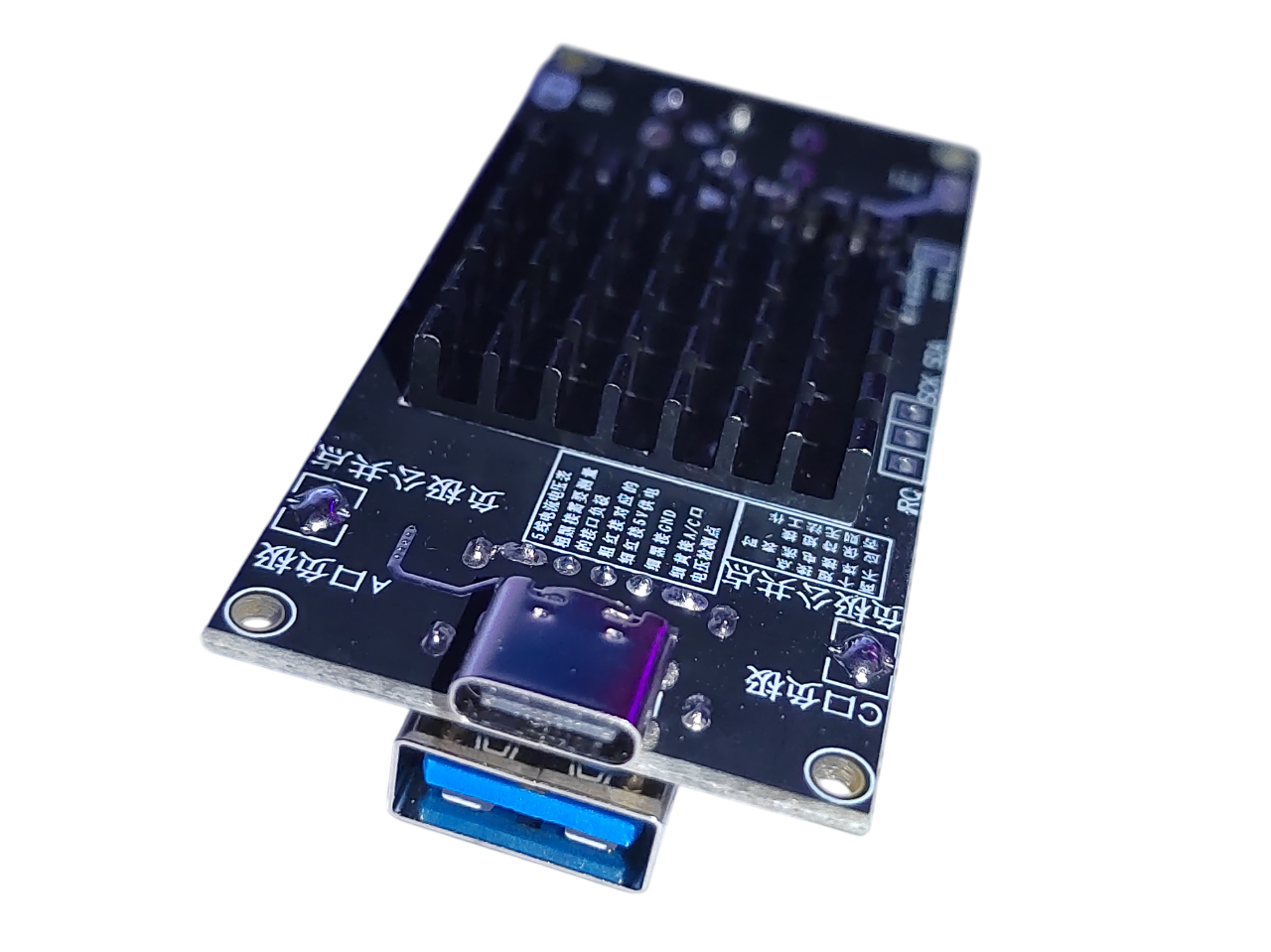

| Kimeneti portok: | 1× USB-A, 1× USB-C |

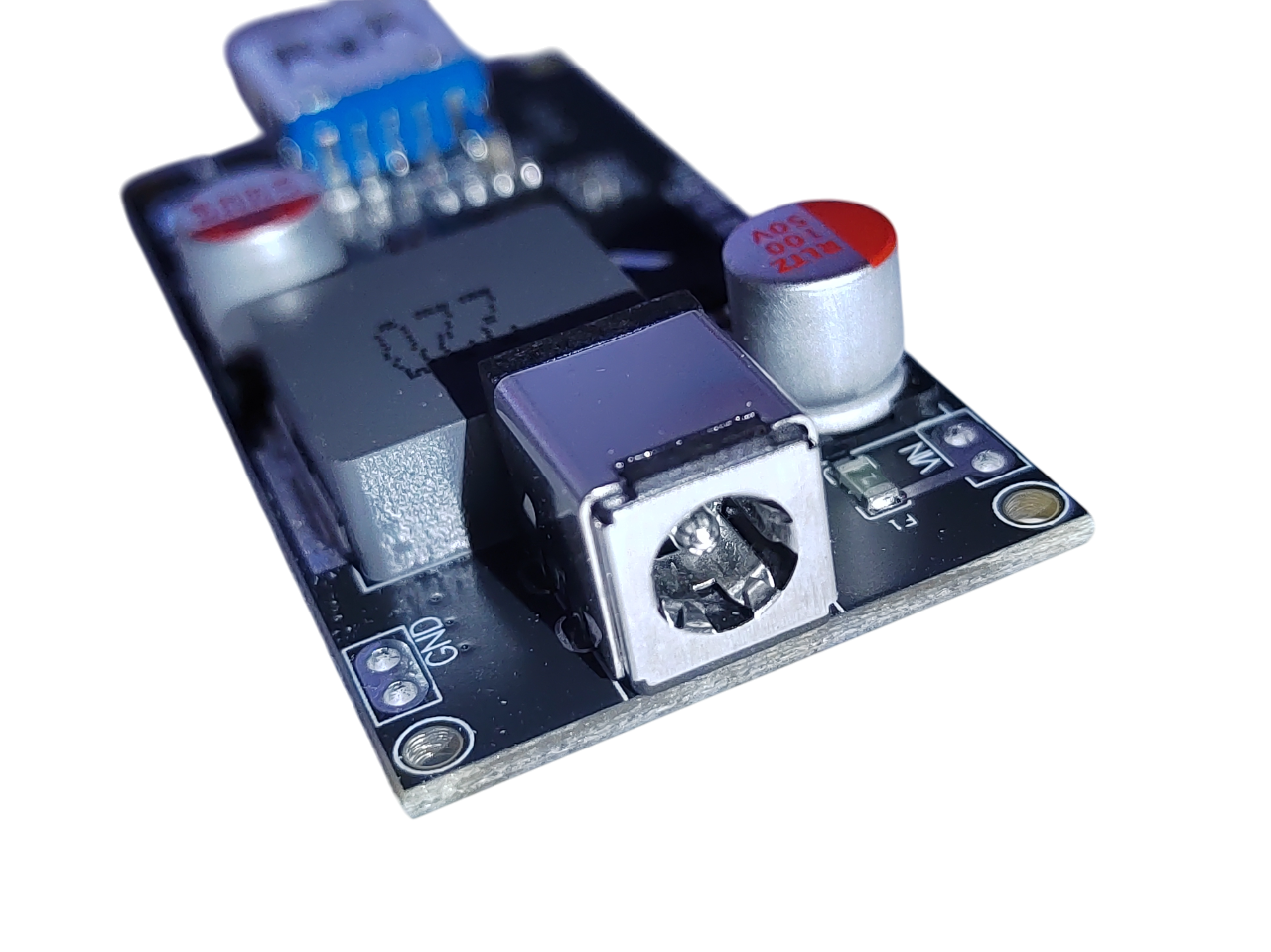

| Bemeneti csatlakozó: | DC5521 (5.5×2.1 mm) |
| Kimeneti protokollok: | PD 140 W, PPS 3.3–21 V 6.3 A, QC5/QC4+/QC3.0/QC2.0, AFC, FCP, SCP, SFCP |
| A chip üzemi feszültsége: | 6–30 V DC |
| Modul méretei: | 68×32 mm |
| Portok egyidejűleg működhetnek: | Igen (max 5 V 2 A + 5 V 2 A gyorstöltés nélkül) |
A támogatott gyorstöltési protokollok és kompatibilis eszközök áttekintése
| protokoll | Teljes név | Tipikus készülékek / márkák |
|---|---|---|
| PD 140 W | Power Delivery (3.1, EPR verzió – kiterjesztett teljesítménytartomány) | Laptopok (MacBook, Dell XPS, Lenovo ThinkPad), új táblagépek, néhány high-end telefon |
| PPS 3.3–21 V 6.3 A | programozható tápegység | Samsung Galaxy S20–S24, Note10+, Z Fold/Flip, Google Pixel 6–8, néhány Xiaomi / OnePlus modell |
| QC 5 | Gyorstöltés 5 | Újabb Xiaomi, ASUS ROG telefon, néhány Snapdragon 888+ eszköz |
| QC 4+ / QC 4.0 | gyorstöltés 4+ / 4.0 | Google Pixel 3–5, LG V30, Xiaomi Mi 8, OnePlus Nord N10 |
| QC 3.0 / 2.0 | gyorstöltés 3.0 / 2.0 | Régebbi Xiaomi, Samsung A/M sorozat, LG G4–G6, HTC, régebbi kínai márkák |
| AFC | Adaptív gyorstöltés | Samsung Galaxy S6 – S10, A-sorozat, Note 4–9 |
| FCP | gyorstöltési protokoll | Huawei (régebbi modellek, például P9 – P20, Honor 8 – 10) |
| SCP | SuperCharge Protocol | Huawei és Honor (pl. P20 Pro, Mate 20 Pro, P30, P40, Mate 30 stb.) |
| SFCP | Smart Fast Charging Protocol | Egyes kínai márkák – pl. Meizu, Ulefone, Doogee (nem szabványos) |
⚠️ Fontos megjegyzések:
A modul nem önálló akkumulátortöltő: USB-n keresztül telefonok, táblagépek és laptopok táplálására, illetve töltésére szolgál.
Ne csatlakoztassa váltakozó áramú (AC) hálózathoz! Kizárólag megfelelő DC-tápegységgel használható.
140 W-os kimenethez a forrás legalább 24 V / 10 A-es tápegységet ír elő.
12 V-os bemeneti tápellátásnál (például autóban) a PD-kimenet a forrás szerint körülbelül 36 W-ra korlátozódik.
A gyorstöltés nem minden készülékkel garantált, mivel egyes gyártók saját protokollokat használnak.
💡 Javaslat a stabil működéshez:
A hosszú távú megbízhatóság érdekében a forrás a tápegység névleges teljesítményének legfeljebb 80%-os kihasználását ajánlja. Példaként 100 W-os kimenethez 24 V / 5 A-es adaptert említ.
📦 Használat:
Mobilkészülékek univerzális gyorstöltése
Napelemes rendszerrel táplált okostelefonok gyorstöltése
Laptopok és táblagépek tápellátása
Fejlesztő- és teszt-tápállomások
DIY laboratóriumi tápegységmegoldások
✅ A modult mi teszteltük több okostelefonon, beleértve Honor 50, Honor 90 és Samsung Galaxy S21 – gyorstöltés problémamentesen működött minden eszközön.
