DFROBOT Mini MP3, WAV, WMA lejátszó V3.0 (SD-kártya)

MŰSZAKI ADATOK

Támogatott mintavételi frekvenciák: 8 / 11,025 / 12 / 16 / 22,05 / 24 / 32 / 44,1 / 48 kHz. 24 bites DAC-kimenet; megadott dinamikatartomány: 90 dB, jel-zaj viszony: 85 dB. FAT16 és FAT32 támogatás; legfeljebb 32 GB-os TF (microSD) kártya vagy USB-meghajtó, valamint 64 MB NOR flashmemória támogatása a leírás szerint. Vezérlés I/O-jelekkel, soros interfészen vagy analóg (AD) gombbal. Megszakítható zenelejátszás rövid hangüzenetekhez, majd folytatás. Legfeljebb 100 mappa, mappánként 255 szám; 30 hangerőfokozat és 6 hangszínszabályozási mód.

Jellemzők:

• MP3-, WAV- és WMA-fájlok lejátszása
• Akár 8 Mbit kapacitás (körülbelül 20 perc felvétel)
• Egyszerű vezérlés gombbal és potenciométerrel
• Kompakt méretek: 20 x 20 mm
• Tápellátás: 3,3 V vagy 5 V
• Interfész: UART
• SD-kártya támogatása

Felhasználás:

A DFROBOT Mini különféle projektekhez alkalmas, például:

• Hangeffektusok és értesítések
• Beszélő órák és egyéb eszközök
• Hangvezérlés
• Zene és egyéb hangfájlok lejátszása

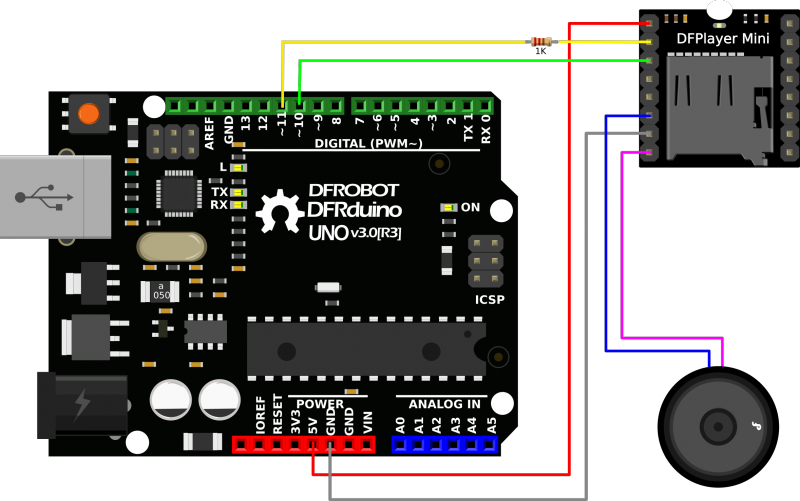

Az Arduino Uno csatlakoztatása:

Tesztprogram:

#include "SoftwareSerial.h"
#include "DFRobotDFPlayerMini.h"

static const uint8_t PIN_MP3_TX = 26; // Connects to module's RX
static const uint8_t PIN_MP3_RX = 27; // Connects to module's TX
SoftwareSerial softwareSerial(PIN_MP3_RX, PIN_MP3_TX);

DFRobotDFPlayerMini player;

void setup() {
  Serial.begin(9600);
  softwareSerial.begin(9600);

  // Spustenie komunikácie s DFPlayer Mini
  if (player.begin(softwareSerial)) {
   Serial.println("OK");

    // Nastavenie hlasitosti (0 to 30).
    player.volume(20);
    // Prehrať prvý súbor MP3 na SD karte
    player.play(1);
  } else {
    Serial.println("Pripojenie k DFPlayer Mini zlyhalo!!");
  }
}

void loop() {
}

Potrebné knižnice je nutné stiahnuť priamo v Arduino IDE.

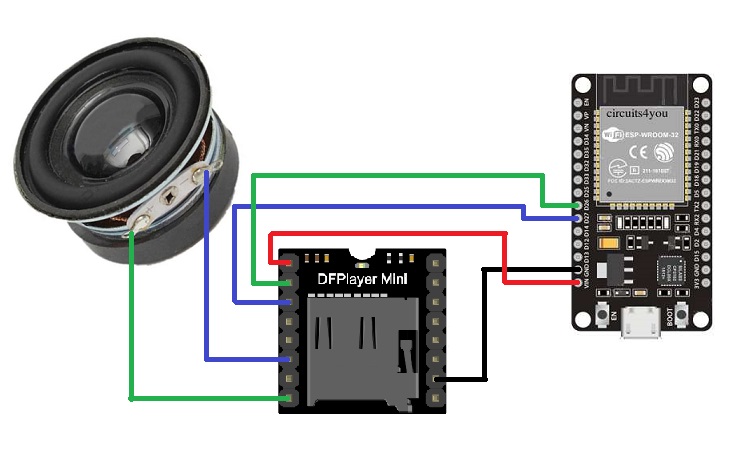

Csatlakoztatás ESP32 fejlesztőpanelhez:
