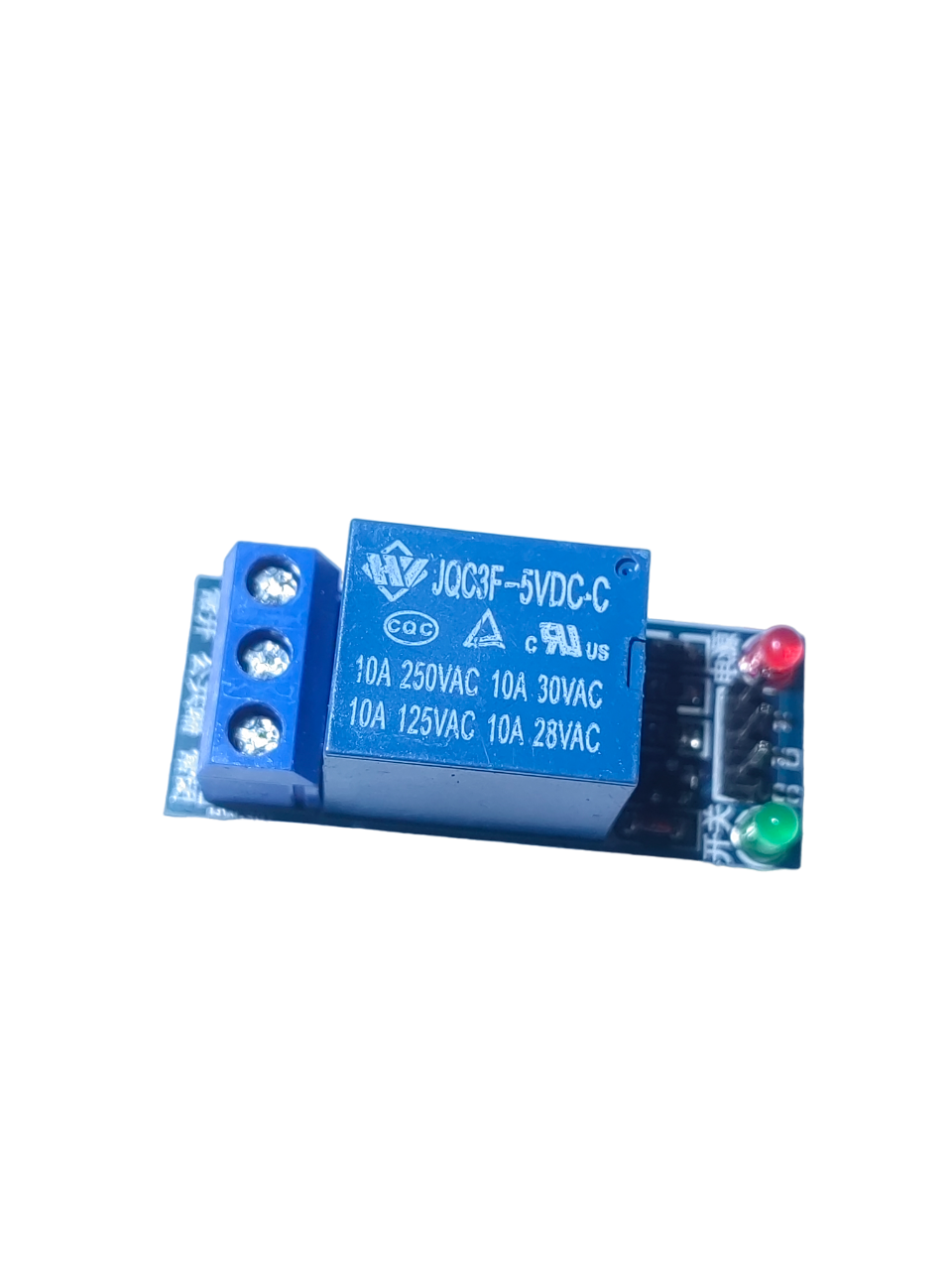

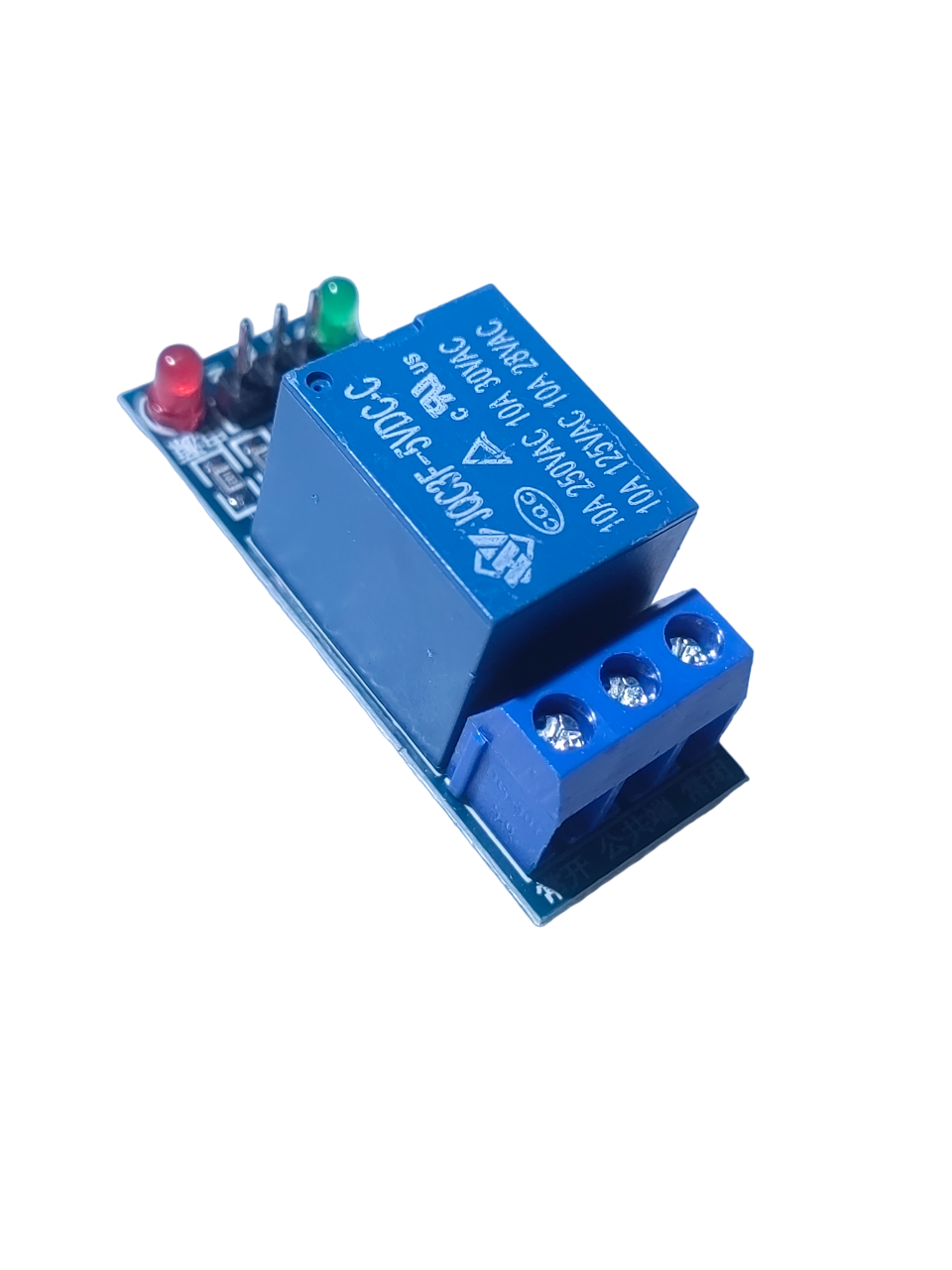

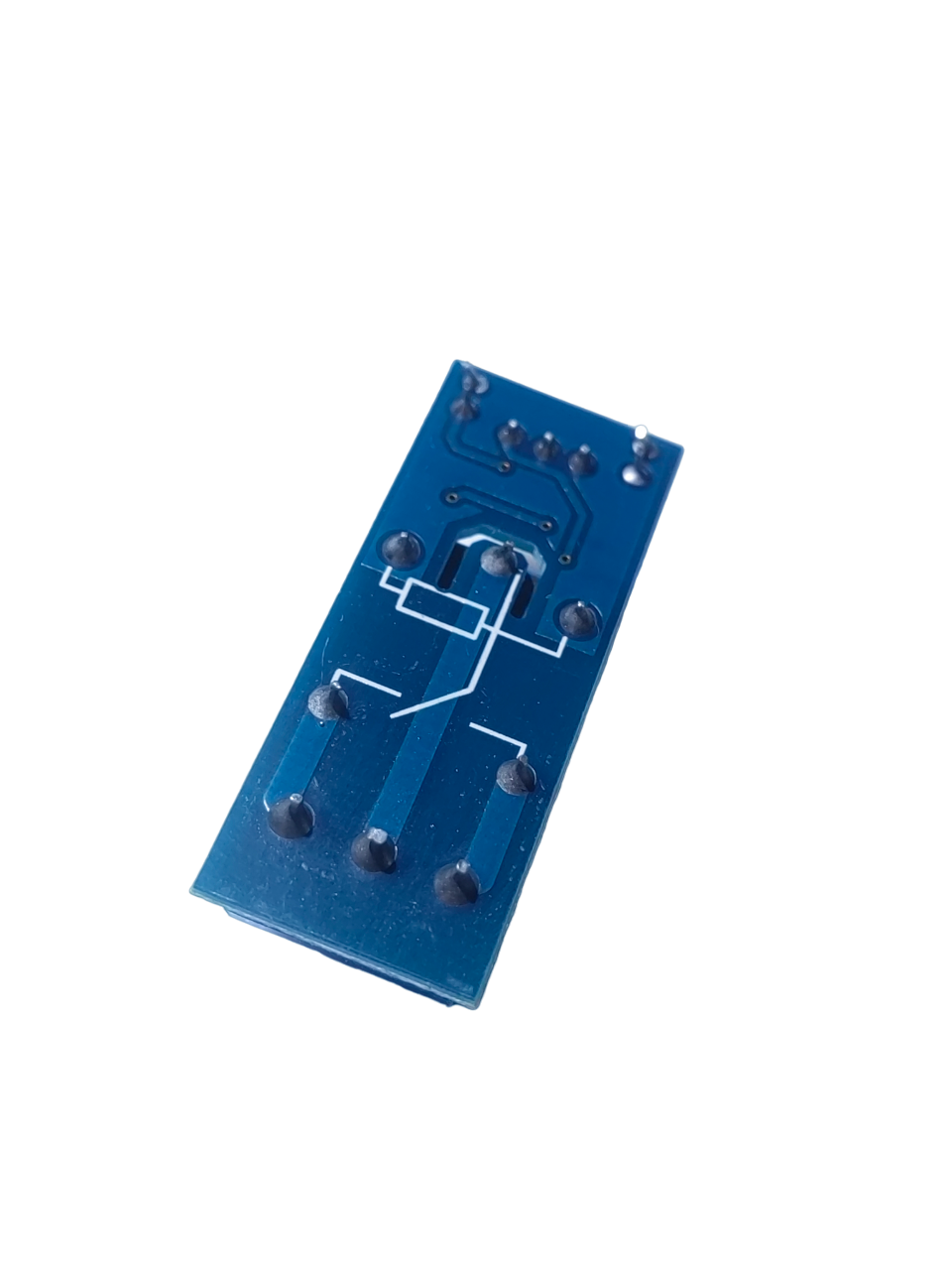

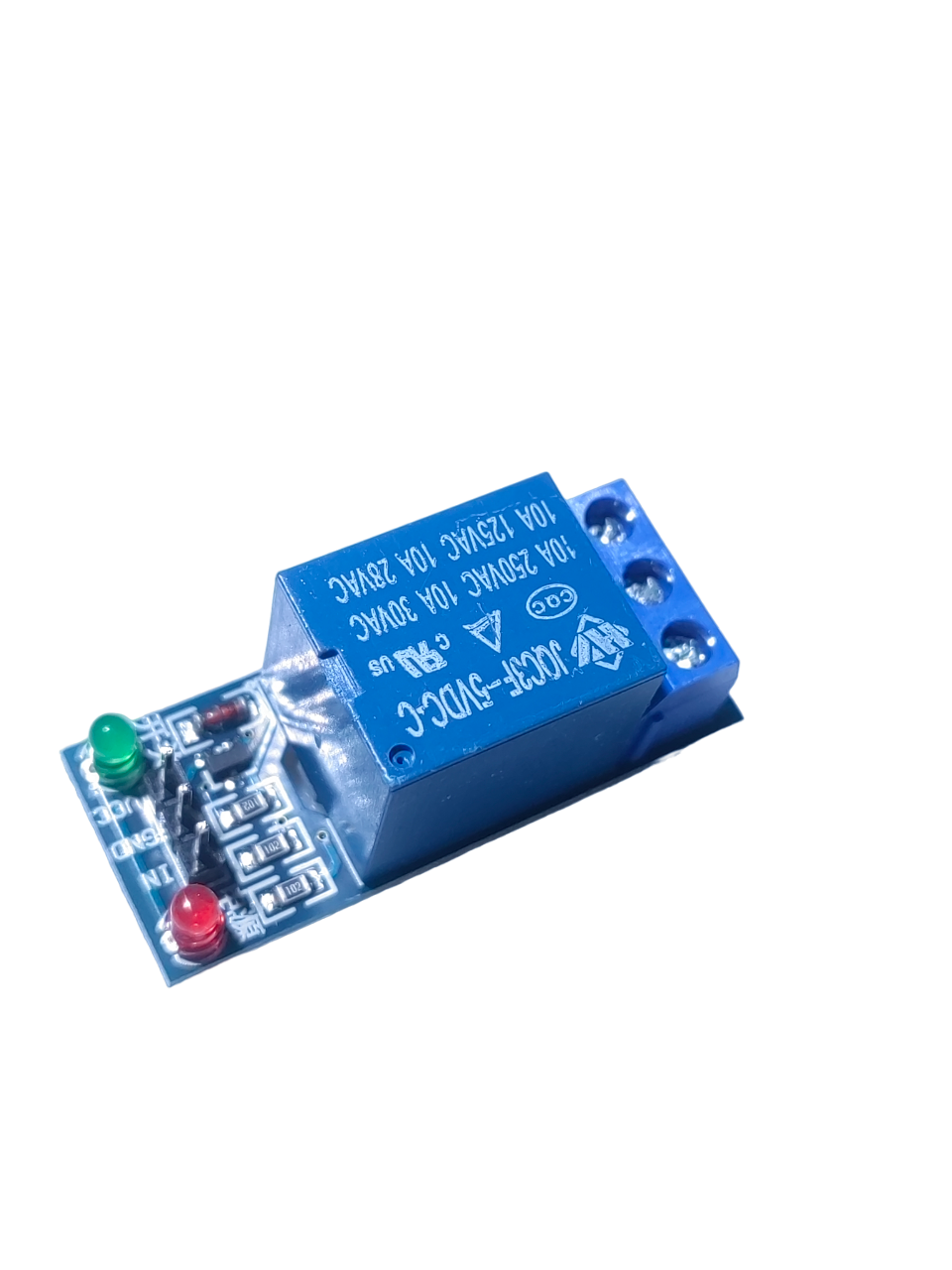

Egycsatornás 5V relémodul

Jellemzők:

• Tápfeszültség: 5 V DC
• Maximális kapcsolási áram: 10 A
• Maximális kapcsolási feszültség: 250 V AC / 30 V DC
• Szigetelési feszültség: 1500 V AC

Felhasználás:

Az egycsatornás, 5 V-os relémodul például a következő terhelések kapcsolására használható:

• Motorvezérlés
• Világítás kapcsolása
• Szolenoidok és mágnesszelepek kapcsolása
• Szivattyúk vezérlése
• Ventilátorok kapcsolása
• Riasztóberendezések vezérlése

Előnyök:

• Egyszerű használat
• Kompakt méretek
• Nagy kapcsolási kapacitás
• Szigetelési feszültség: 1500 V AC
• LED-es reléállapot-jelzés

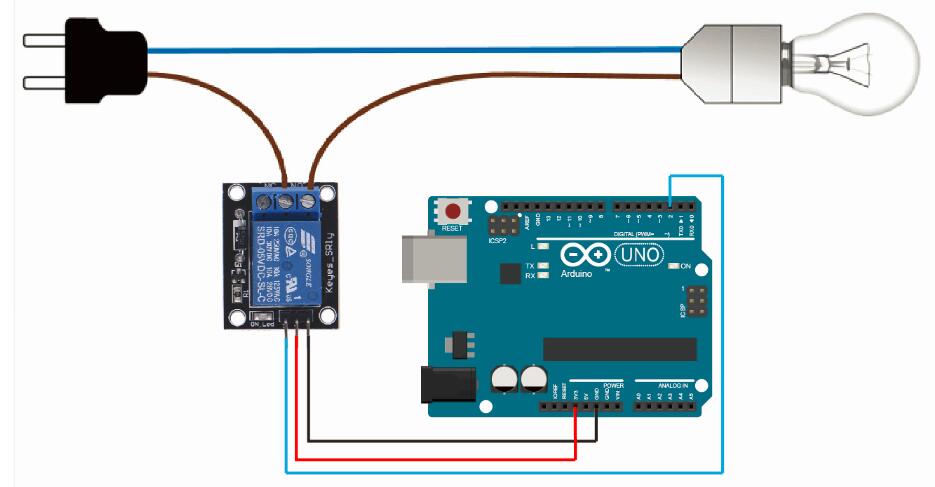

Csatlakozási példa:

Példakód:

// A relémodulhoz csatlakozó kivezetés meghatározása
const int relayPin = 7;

void setup() {
// A kivezetés beállítása kimenetként
pinMode(relayPin, OUTPUT);
}

void loop() {
// A relé bekapcsolása 1 másodpercre
digitalWrite(relayPin, HIGH);
delay(1000);

// A relé kikapcsolása 1 másodpercre
digitalWrite(relayPin, LOW);
delay(1000);
}

FIGYELMEZTETÉS!

1. Váltakozó feszültségű hálózati áramkörökön végzett munka során fokozott óvatosság szükséges.
2. A hálózati váltakozó feszültség életveszélyes lehet. A szakszerűtlen munkavégzés súlyos sérülést vagy halált okozhat.
3. Hálózati feszültségű áramkörökön csak megfelelő szakértelemmel dolgozzon.
4. Ha nem rendelkezik a biztonságos munkavégzéshez szükséges ismeretekkel, forduljon szakképzett villanyszerelőhöz.
5. Hálózati feszültségű munkákhoz mindig használjon megfelelő védőeszközöket, például szigetelőkesztyűt és védőszemüveget.
6. Alkohol vagy kábítószer hatása alatt tilos elektromos berendezéseken dolgozni.
7. Áramütés esetén azonnal hívja a segélyszolgálatot.
8. Az elektromos hálózattal végzett munkák során tartsa be a biztonsági előírásokat.

Az Ön biztonsága a legfontosabb.
