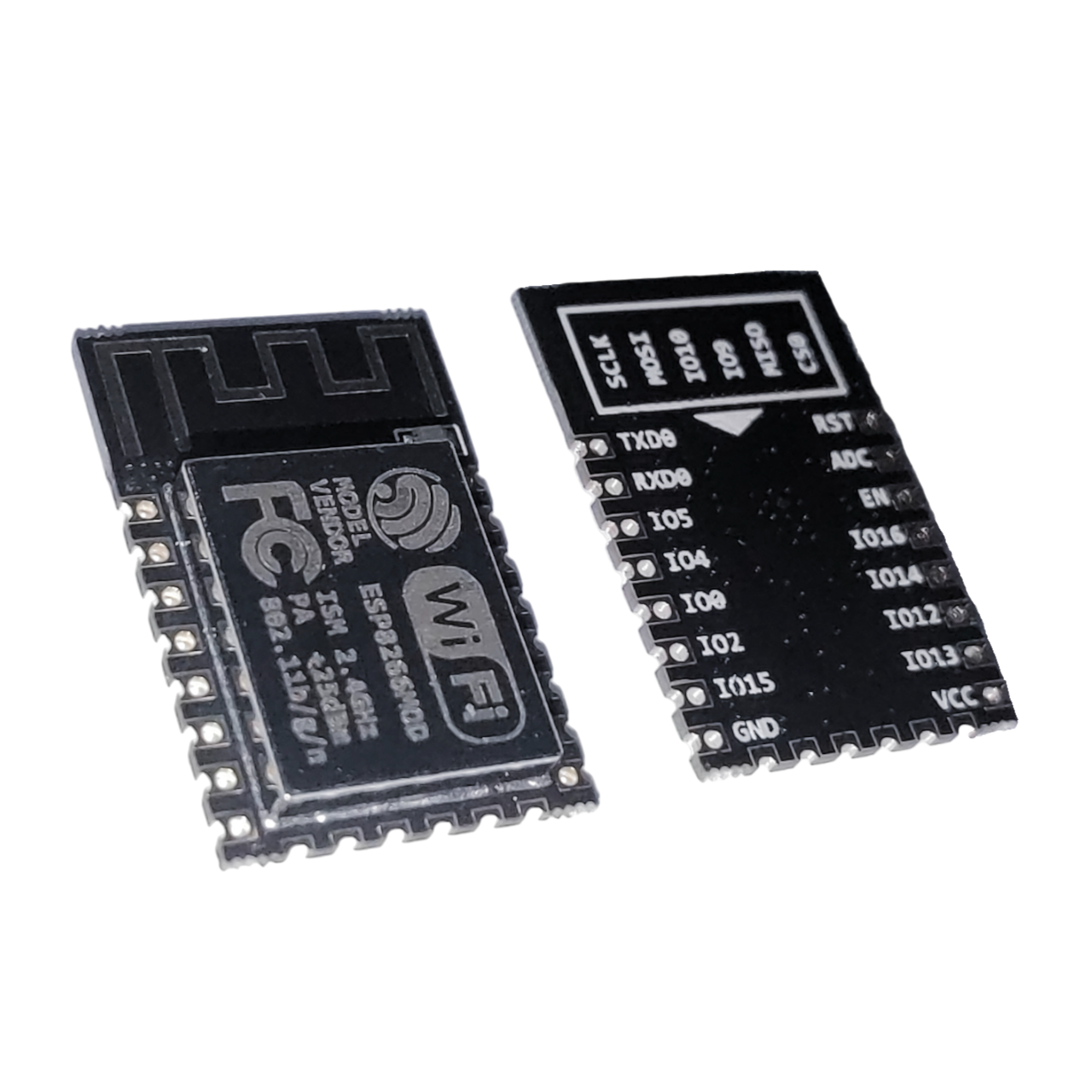

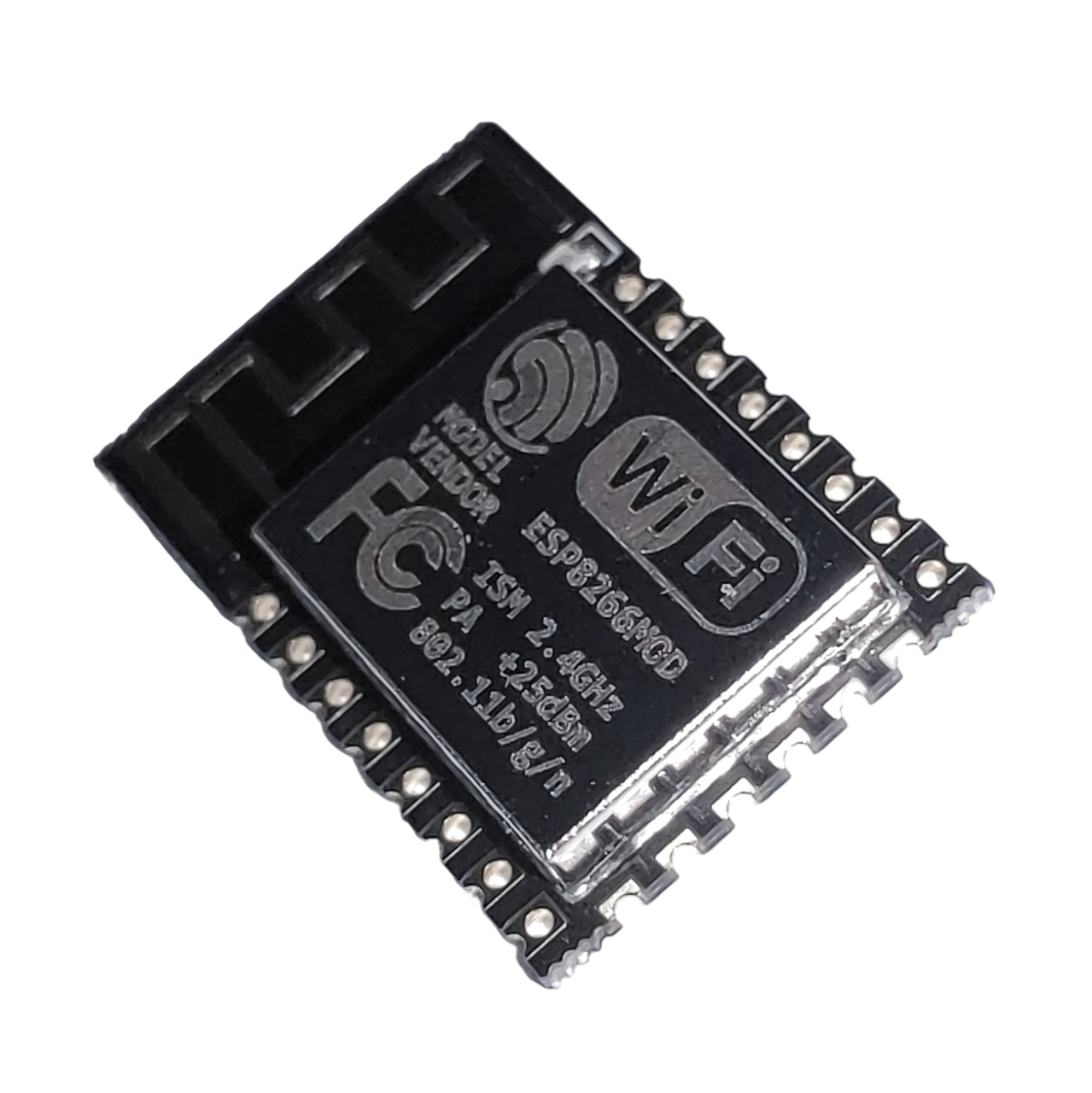

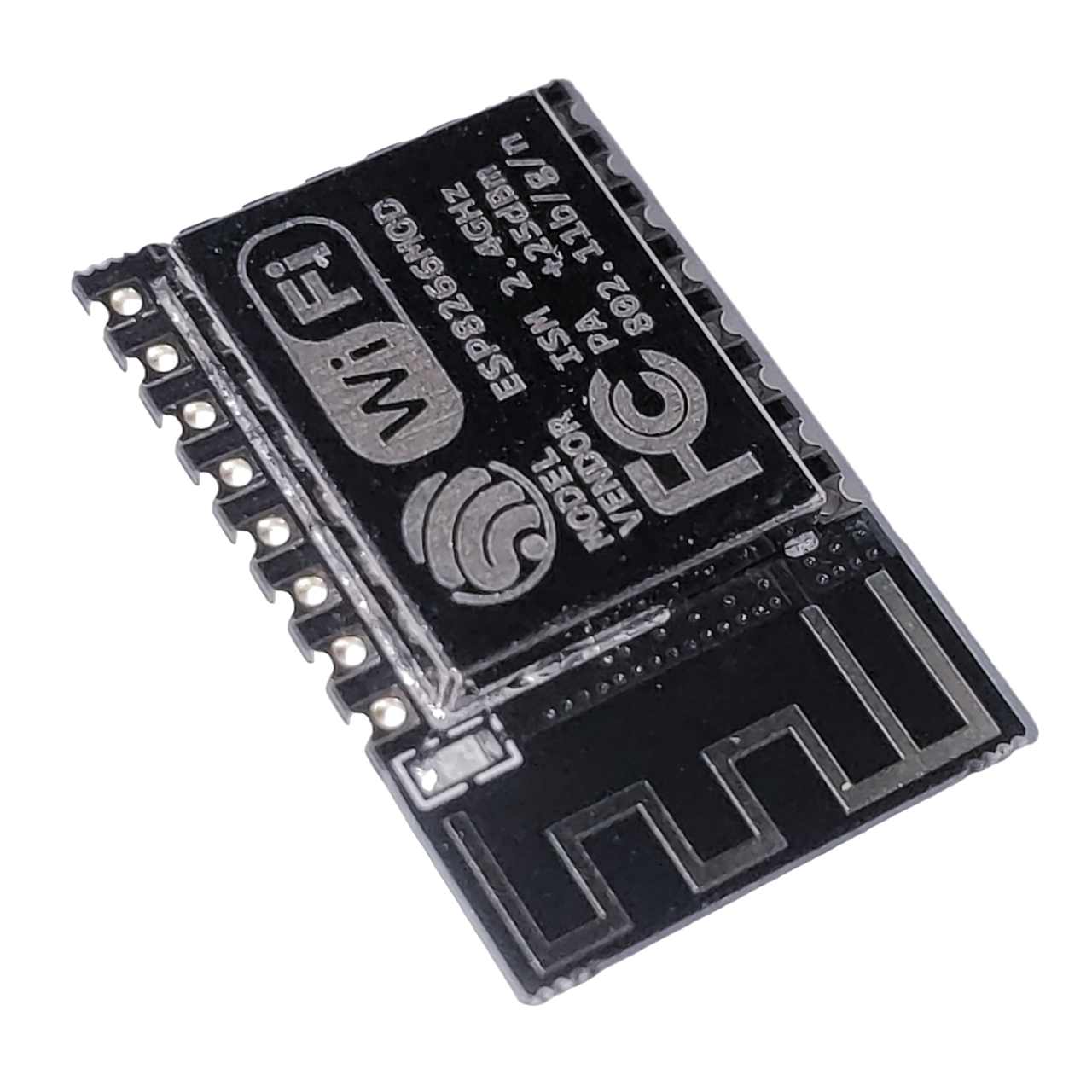

ESP12F MODUL

Az ESP-12F kedvező árú Wi-Fi-modul IoT-projektekhez. Kis mérete és alacsony energiaigénye miatt jól használható okosotthon-eszközökhöz, érzékelőkhöz és egyéb vezeték nélküli alkalmazásokhoz. Az ESP8266-os mikrokontroller az Arduino IDE és más fejlesztőkörnyezetek segítségével programozható.

MŰSZAKI ADATOK

Modell: ESP-12F
MCU: energiatakarékos, 32 bites
ADC: 10 bites analóg–digitális átalakító
Perifériák: SDIO 2.0, UART, HSPI, I2C, I2S, IRDA, GPIO, PWM

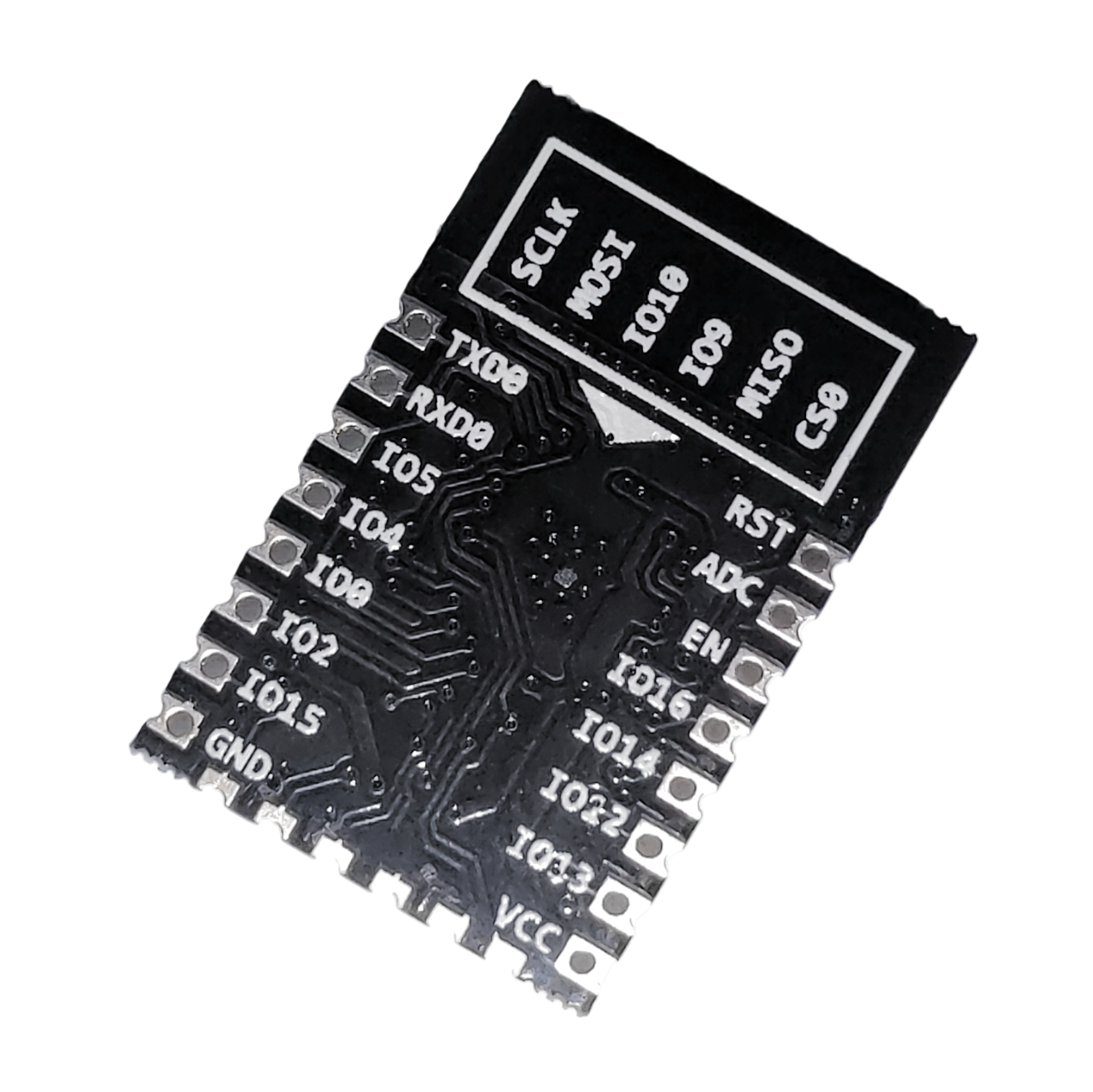

Érintkezők: összesen 18, ebből 10 GPIO
Hálózat: TCP/IP-protokollkészlet, antennadiverzitás támogatása
Hálózati protokollok: IPv4, TCP, UDP, HTTP, FTP
Üzemmódok: STA, AP, STA+AP
Titkosítás: WEP, TKIP, AES

Modulvezérlő egység: ESP8266EX mikrokontroller

Wi-Fi

802.11 b/g/n, 2,4–2,5 GHz (2400–2483,5 MHz); WPA és WPA2 támogatása
RF-kapcsoló: integrált TR-kapcsoló, balun, LNA és teljesítményerősítő
Átviteli módok: STBC, 1×1 MIMO, 2×1 MIMO
Csomagátvitel: A-MPDU és A-MSDU
Védelmi időköz: a forrás szerint 0,4 s (ellenőrizendő)

ÁLTALÁNOS ADATOK

Üzemi hőmérséklet: –40 °C és +125 °C között
Tápfeszültség: 3,0–3,6 V
Átlagos üzemi áram: 80 mA
Készenléti fogyasztás: kevesebb mint 1,0 mW (DTIM3)
Mélyalvó üzemmód árama: kevesebb mint 10 µA
Kikapcsolási szivárgóáram: kevesebb mint 5 µA
RF-kimenőteljesítmény: +20 dBm (802.11b módban)

TOVÁBBI ADATOK

Firmware-frissítés UART-on és OTA-n keresztül
Felhőalapú alkalmazások fejlesztésének támogatása

Íme néhány példa az ESP12 modul használatára:

• Okosotthon: telefonról vezérelhető automatikus ajtózár.

• Időjárás-állomás: hőmérséklet, páratartalom és csapadék követése megfelelő érzékelőkkel.

• IoT: távolról vezérelhető klíma- és fűtésszabályozás.

• Robotika: vezeték nélküli kapcsolattal ellátott robotok vezérlése.

• Automatizálás: világítás, készülékek vagy ajtók kapcsolása.

• Biztonsági rendszerek: távolról elérhető felügyeleti megoldások.

• Okoskert: a növények állapotának és a talaj nedvességének figyelése.

• Okostelefonos vezérlés: háztartási eszközök távoli irányítása.

• Interaktív művészeti projektek: zenére vagy mozgásra reagáló LED-falak.

• Levegőminőség-mérés: érzékelők adatainak vezeték nélküli továbbítása.

• Vezeték nélküli riasztás: otthoni vagy irodai biztonsági érzékelőrendszer.

• Wi-Fi-híd: hálózati funkciók biztosítása kompatibilis eszközöknek.

• Vészhelyzeti értesítések: tűz- vagy egyéb érzékelők jelzéseinek továbbítása.

• IoT-eszközök összekapcsolása: több eszköz központi vezérlése.

• Új IoT-rendszerek prototípusainak fejlesztése.

Ezek csupán példák az ESP-12F felhasználási lehetőségeire. A modul sokoldalúan alkalmazható IoT-, automatizálási és intelligens rendszerekben.

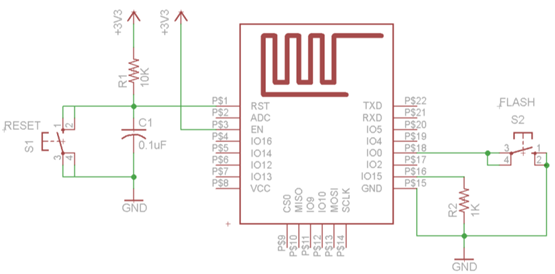

séma:

A modul működéséhez szükséges minimális külső alkatrészek.
