INA226 I2C áram-, feszültség- és teljesítménymonitor – 0–36 V

Az INA226 a 0–36 V tartományba eső buszfeszültséget méri, és alacsony oldali (low-side), illetve magas oldali (high-side) áramméréshez is használható. Ez sokoldalú megoldást kínál beágyazott rendszerek pontos és megbízható méréséhez.

A modul precíziós differenciálerősítőt, ADC-átalakítót és adatfeldolgozó logikát tartalmaz. A mérési adatok I²C-buszon olvashatók ki, és az A0/A1 lábakkal 16 különböző I²C-cím állítható be. Az ALERT kimenettel figyelmeztetés adható, ha egy beállított határértéket túllép a mérés.

🔧 Jellemzők:

• Buszfeszültség mérési tartománya (VBUS): 0–36 V

• Árammérő bemenet: differenciális bemenet (IN+ / IN−)

• Mért adatok: áram, feszültség és teljesítmény I²C-n keresztül

• Pontosság: erősítési hiba legfeljebb 0,1%; eltolási feszültség legfeljebb 10 µV

• Átlagolás: a mérések átlagolása beállítható

• Riasztási kimenet: ALERT láb (konfigurálható kiváltási feltétel)

• Tápfeszültség: 2,7–5,5 V DC

• I²C-címzés: 16 beállítható cím az A0/A1 lábakkal

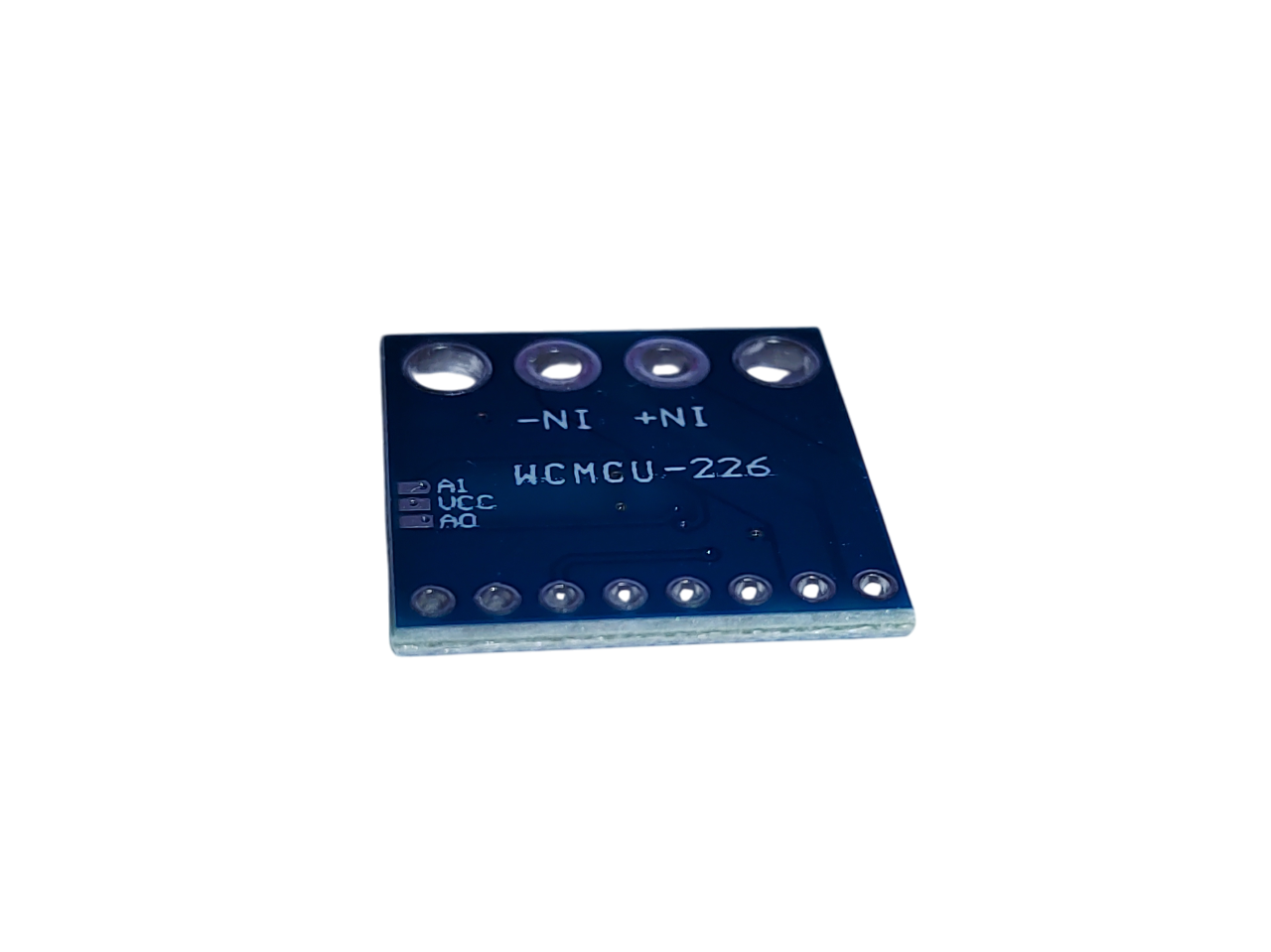

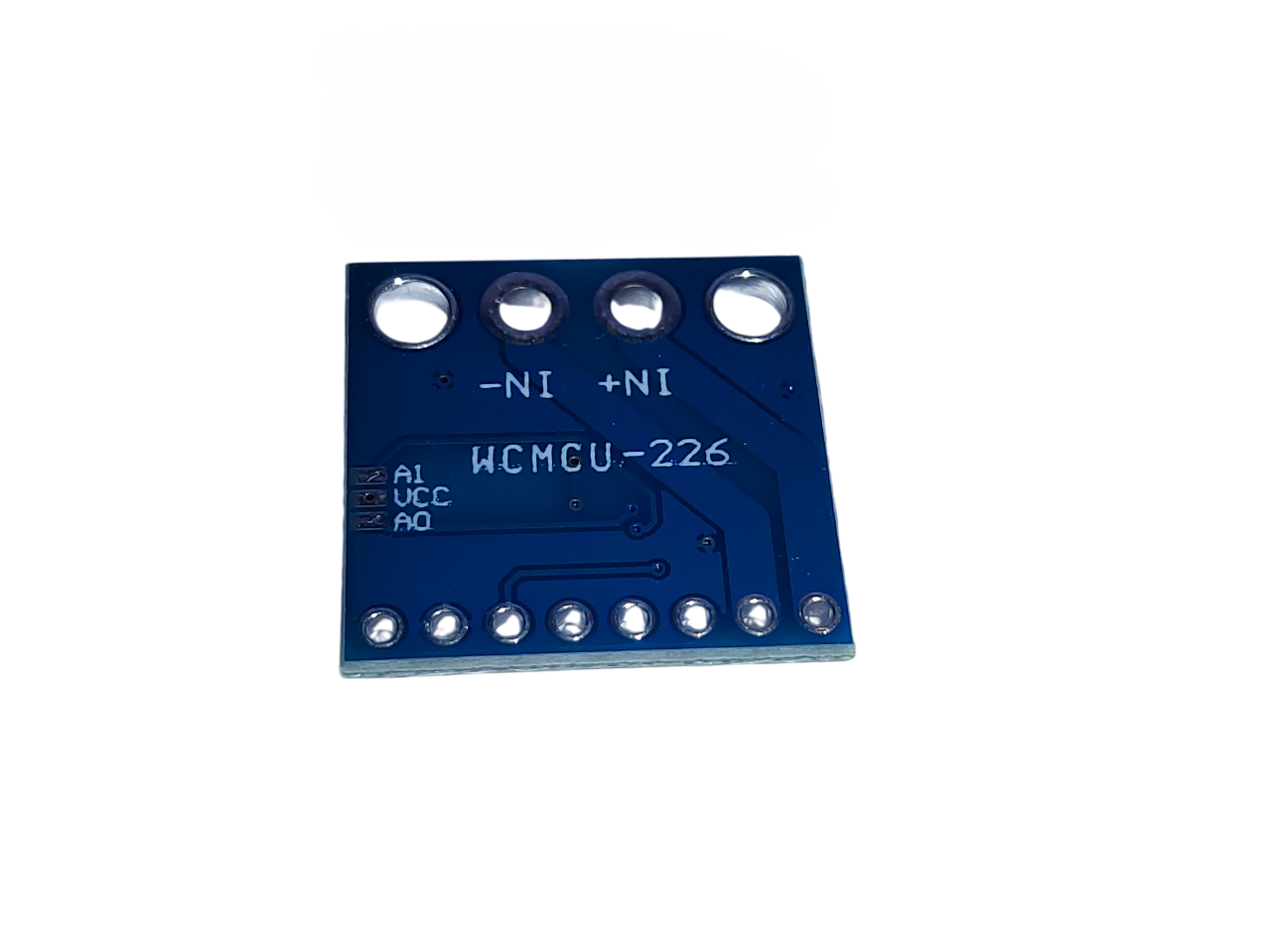

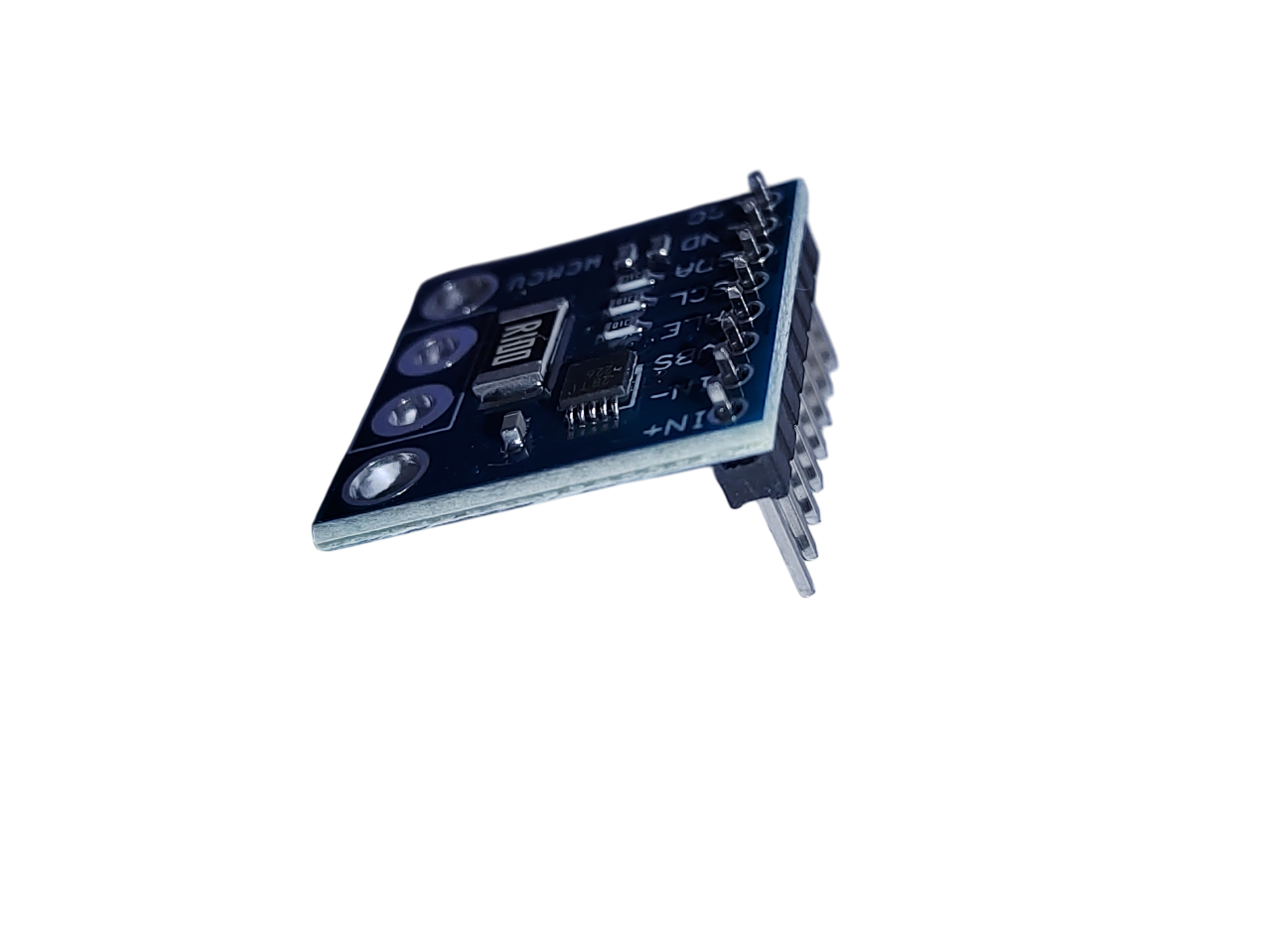

• Kivitel: 10 kivezetéses VSSOP tok a WCMCU-226 modulon

📌 Lábkiosztás:

📦 Felhasználás:

• Mikrokontrollerek, akkumulátorok, tápegységek energiafogyasztásának mérése

• Intelligens töltők

• Szerverek és számítástechnika

• Távközlési berendezések

• Laboratóriumi és vizsgálóműszerek

Arduino/ESP32 mintakódot hamarosan közzéteszünk. 💻
