INA3221 háromcsatornás I2C/SMBus feszültség- és áramérzékelő

Ez a nagy teljesítményű, az INA3221 chipre épülő modul egy fejlett érzékelő a feszültség és áram felügyeletére akár három külön csatornán (CH1, CH2, CH3). A modul I2C-n vagy SMBus-on keresztül kommunikál, és lehetővé teszi az áramok pontos mérését a R100 (0,1 Ω) söntellenállások segítségével.
1645.00 HUF
Legalacsonyabb ár az elmúlt 30 napban:
A kedvezmény előtti 30 nap legalacsonyabb ára szerint.
Készlet 4 db · Raktáron
Belső kód: 23721563
Egységek száma csomagonként 1
Mértékegység
Mért mennyiség 1
ImportKína
Súly 0.0055 kg

Termék részletei

A modul háromcsatornás rendszerekben akkumulátorok, tápágak, napelemek és tápegységek áramfelvételének követésére használható. Az egyszerűbb INA219 modulhoz képest három független ágon képes az áram és a feszültség mérésére.



🔧 Jellemzők:

  • Áramkör: INA3221

  • Csatornák száma: 3 független mérőág (CH1, CH2, CH3)

  • Kommunikáció: I2C / SMBus

  • Söntellenállások: 0,1 Ω (R100) az áramméréshez

  • Tápellátás: 3,3 V vagy 5 V

  • Mérés: nagy pontosságú differenciális mérés

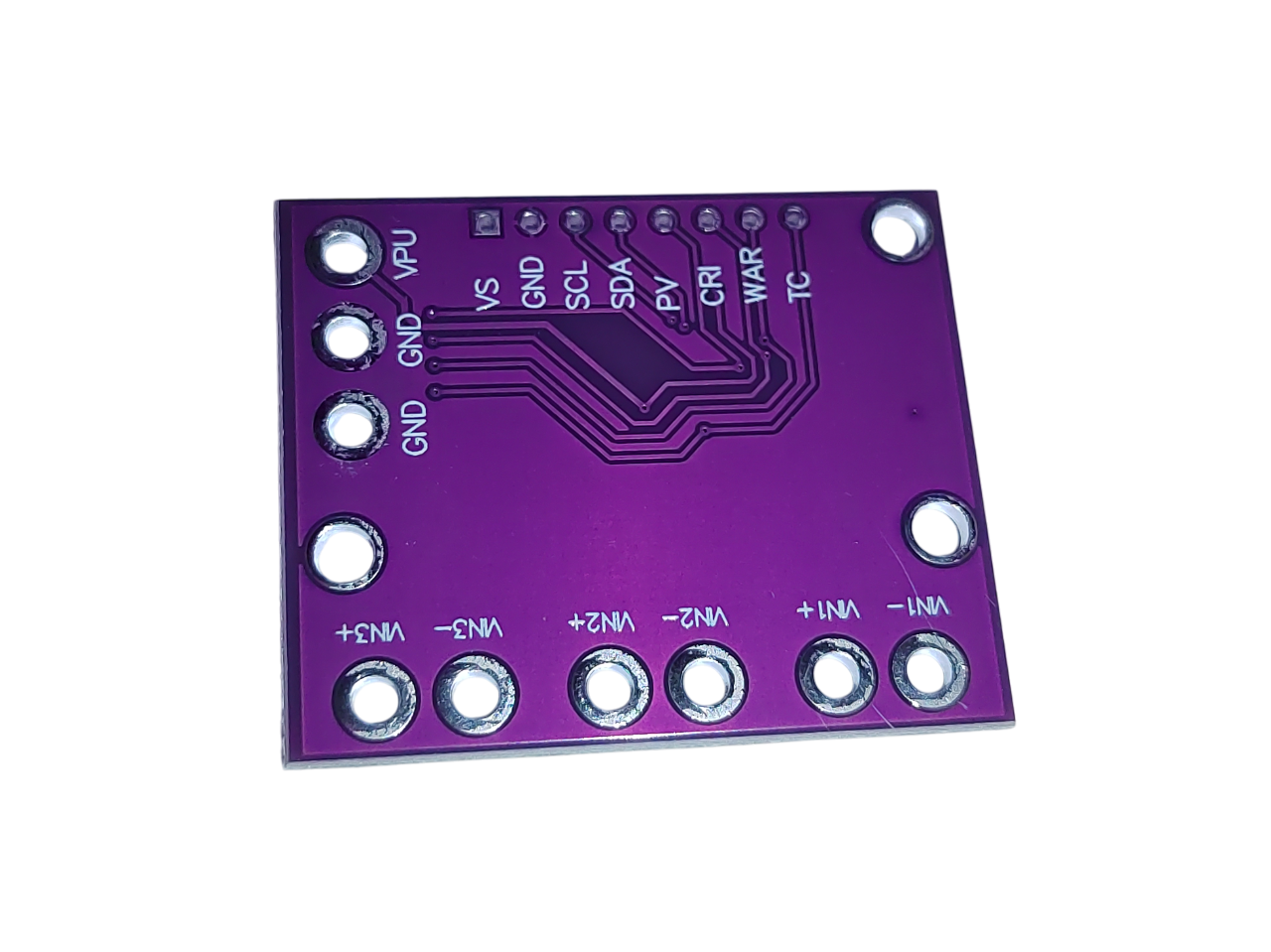

  • Állapotkimenetek: PV (Power Valid), CRI (Critical), WAR (Warning), TC (Timing Control)

  • VPU kivezetés: a felhúzóellenállások külön tápellátásához, az I²C logikai szintjéhez igazodva

  • Kivezetések: SDA, SCL, GND, AO, VS és további csatlakozók



⚡ Elektromos határértékek:

  • VIN+ maximális feszültsége a GND-hez képest: 0–26 V DC

  • VIN+ és VIN− megengedett differenciális feszültsége a söntön: ±163,84 mV

  • Megjegyzés: a VIN+ feszültségének nagyobbnak kell lennie, mint a VIN− értékének. A chip károsodásának elkerülésére a bemeneteken ne lépje túl a 26 V-ot.



📦 Felhasználás:

  • A tápellátás és energiafogyasztás megfigyelése beágyazott és IoT-rendszerekben

  • Akkumulátorok, napelemek, powerbankek és tápegységek felügyelete

  • Ipari vezérlések, robotika és okosotthon-rendszerek



A modul példakódja hamarosan elérhető lesz. 💻
