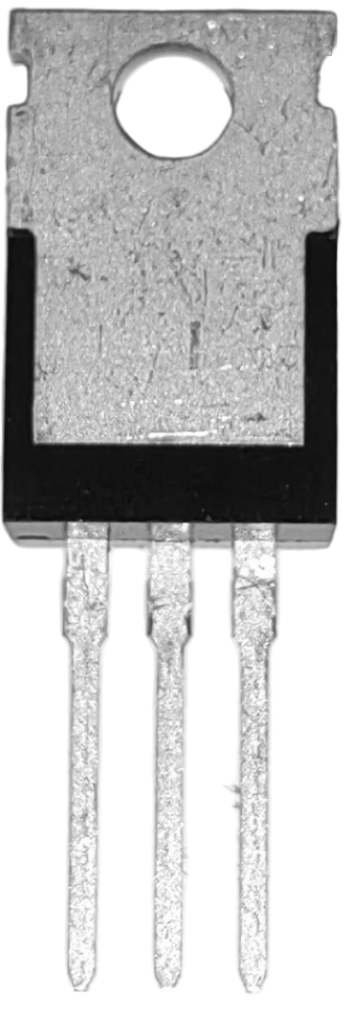

IRF3205PBF

nagy teljesítményű, megbízható MOSFET-tranzisztor. A megadott maximális áramerőssége 110 A, alacsony, körülbelül 9 mΩ-os RDS(on) csatornaellenállása pedig csökkenti a vezetési veszteségeket és a hőtermelést. A forrás a kapuvezérléshez 4–20 V-os tartományt említ.

Műszaki paraméterek:

• Maximális feszültségérték: 55V
• Maximális áramerősség: 110A
• Bekapcsolt állapotú csatornaellenállás: 8 mΩ
• Maximális teljesítmény: 200W

Példák a felhasználásra:

• Alkalmazás inverterekben, teljesítményátalakítókban és napelemes rendszerekben
• Alkalmazás tápegységekben a hatásfok javítására
• Alkalmazás motorokban a teljesítmény és a fordulatszám szabályozására
• Alkalmazás LED-világításban a fényerő és a szín szabályozására
• Alkalmazás védelmi áramkörökben túlfeszültség-impulzusok elleni védelemhez

Ezek csak példák az IRF3205PBF MOSFET lehetséges felhasználására.

IRF3205 adatlap

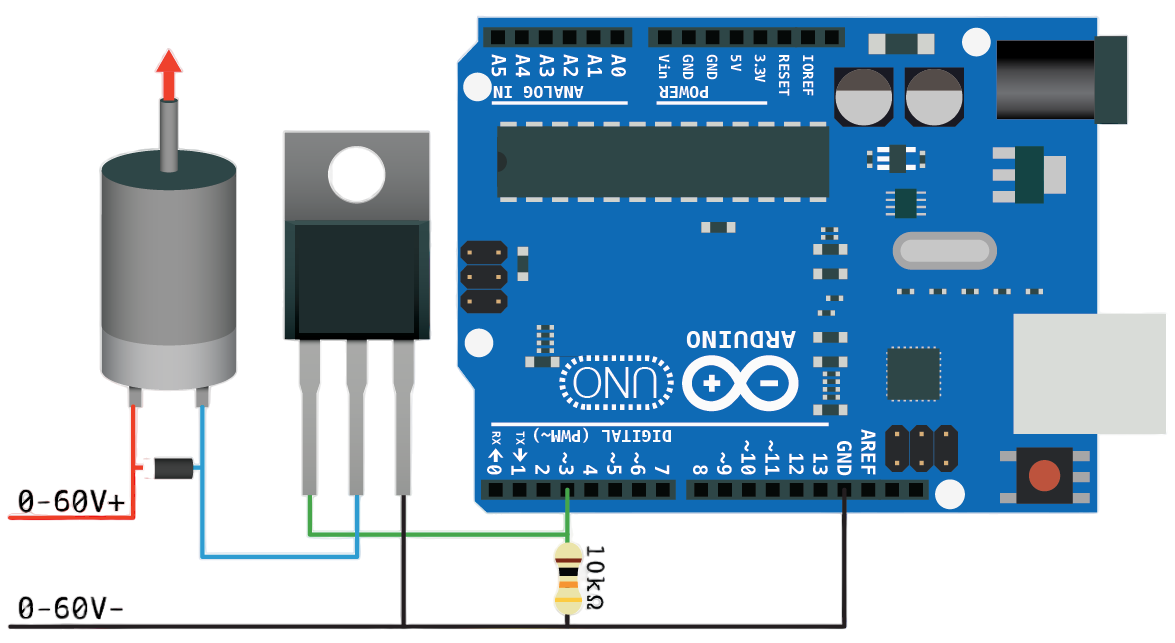

 Példa:

 A forrásleírás 10 kΩ-os ellenállás beépítését javasolja a GATE és a SOURCE közé. Ez lehúzóellenállásként segíthet megakadályozni a kapu lebegését és a véletlen bekapcsolást.
