MAX30102 pulzoximéter és pulzusérzékelő (I2C)

A MAX30102 egy I2C-csatlakozású pulzus- és véroxigénszint-érzékelő (SpO₂). Piros és infravörös LED-et, fotodetektort és a környezeti fény hatását csökkentő elektronikát tartalmaz. Arduino, ESP32 és STM32 projektekhez használható.
1319.00 HUF
Legalacsonyabb ár az elmúlt 30 napban:
A kedvezmény előtti 30 nap legalacsonyabb ára szerint.
Készlet 4 db · Raktáron
Belső kód: 23780007
Egységek száma csomagonként 1
Mértékegység
Mért mennyiség 1
ImportKína
Súly 0.002 kg

Termék részletei

A MAX30102 egy kompakt modul, amely integrált pulzoximétert és pulzusérzékelőt tartalmaz, és PPG (fotopletizmográfia) elven működik. A piros és infravörös LED, a fotodetektor és az üvegborítás segít csökkenteni a környezeti fény hatását. A modul I2C interfészen kommunikál Arduino, STM32, ESP32 és más mikrokontrolleres platformokkal. Alacsony fogyasztása miatt viselhető eszközök, például aktivitásmérők és okosórák fejlesztéséhez is alkalmas.

🔹 Műszaki paraméterek:

  • LED hullámhossz: 660 nm (piros), 880 nm (IR)

  • Tápfeszültség: 1.8V – 5V

  • LED tápfeszültség: 3.3V – 5V

  • Kommunikációs interfész: I2C

  • Kimeneti jel: fényvisszaverődés (PPG)

  • Készenléti áram: közel nulla (szoftver leállítás)

  • A tábla méretei: kompakt, rögzítőfuratokkal

🔹 Jellemzők:

✅ Pulzus és SpO₂ (véroxigén-telítettség) mérése
✅ A környezeti fény hatását csökkentő kialakítás
✅ Szabványos I2C-csatlakozás
✅ Alacsony fogyasztás akkumulátoros projektekhez
✅ A hasonló mérési technológiát egyes Samsung Galaxy S készülékekben is alkalmazták.



A modult az alaplaphoz való közvetlen forrasztással történő integrációra tervezték, ami szilárd és megbízható csatlakozást garantál.

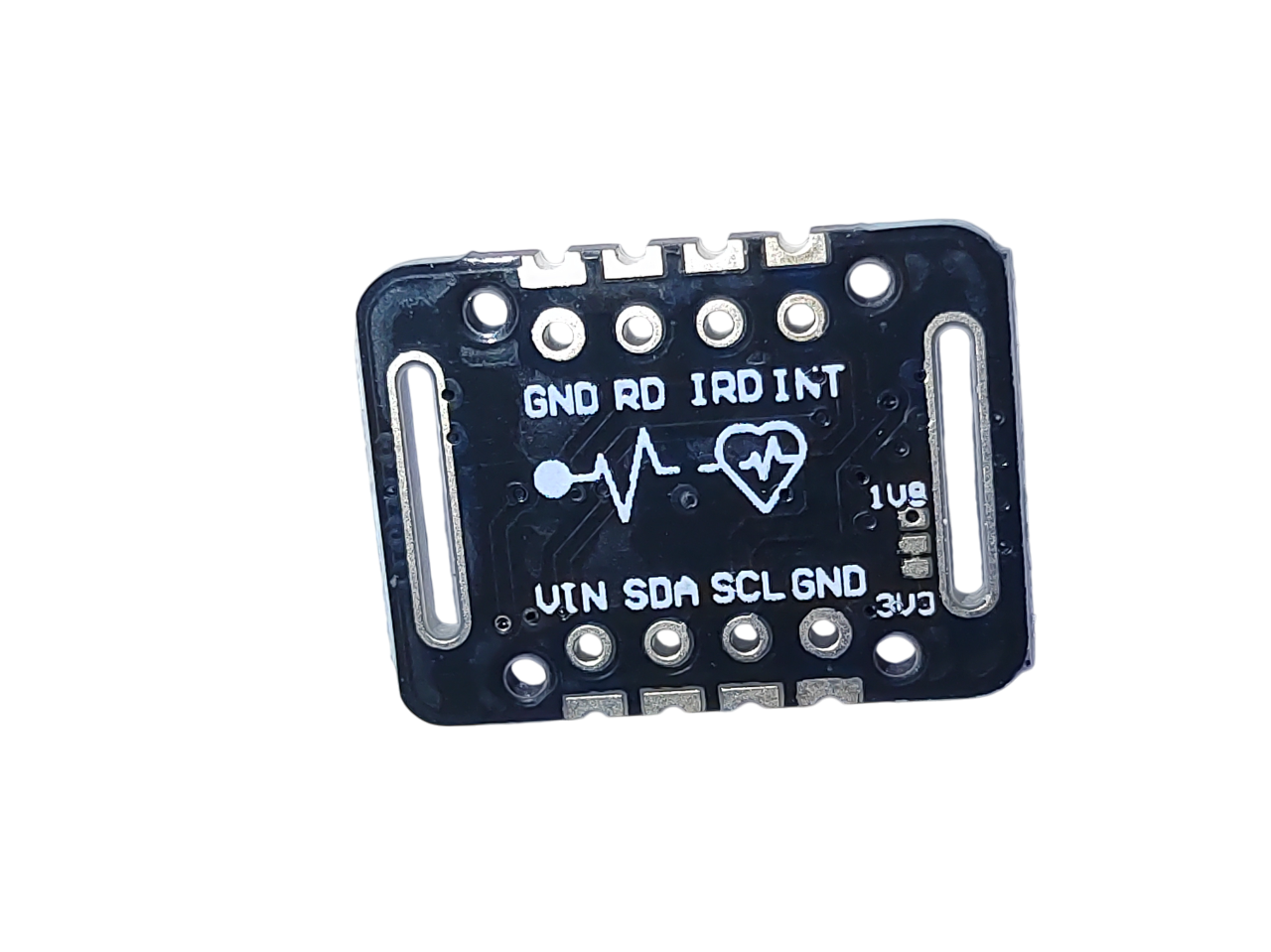

🔹 MH-ET LIVE MAX30102 ESP32 csatlakozása:

MH-ET MAX30102 láb ESP32 láb (példa) Leírás
VIN 3.3V A modul tápellátása
GND GND Föld
SDA GPIO21 I2C-adatvonal
SCL GPIO22 I2C-órajel
INT (opcionális, pl. GPIO4) Megszakítási jel (opcionális, a szoftver szerint)
RD / IRD Nem használt Belső LED földpontja, rendszerint nem csatlakoztatandó



A GPIO21 (SDA) és a GPIO22 (SCL) csak példák: az ESP32 más megfelelő lábai, például a GPIO25, GPIO26, GPIO32 és GPIO33 is használhatók I2C-hez. A kizárólag bemeneti lábak nem megfelelőek.

Ne használja a GPIO34, GPIO35, GPIO36 (SVP) és a GPIO39 (SVN) (csak bemenet) I2C-kommunikációhoz, mert ezek az ESP32-n csak bemenetként működnek.

🔹 Használat:

  • Fitness karkötők, okosórák

  • Orvosi IoT-eszközök

  • Iskola és DIY projektek

  • Életjelek figyelése

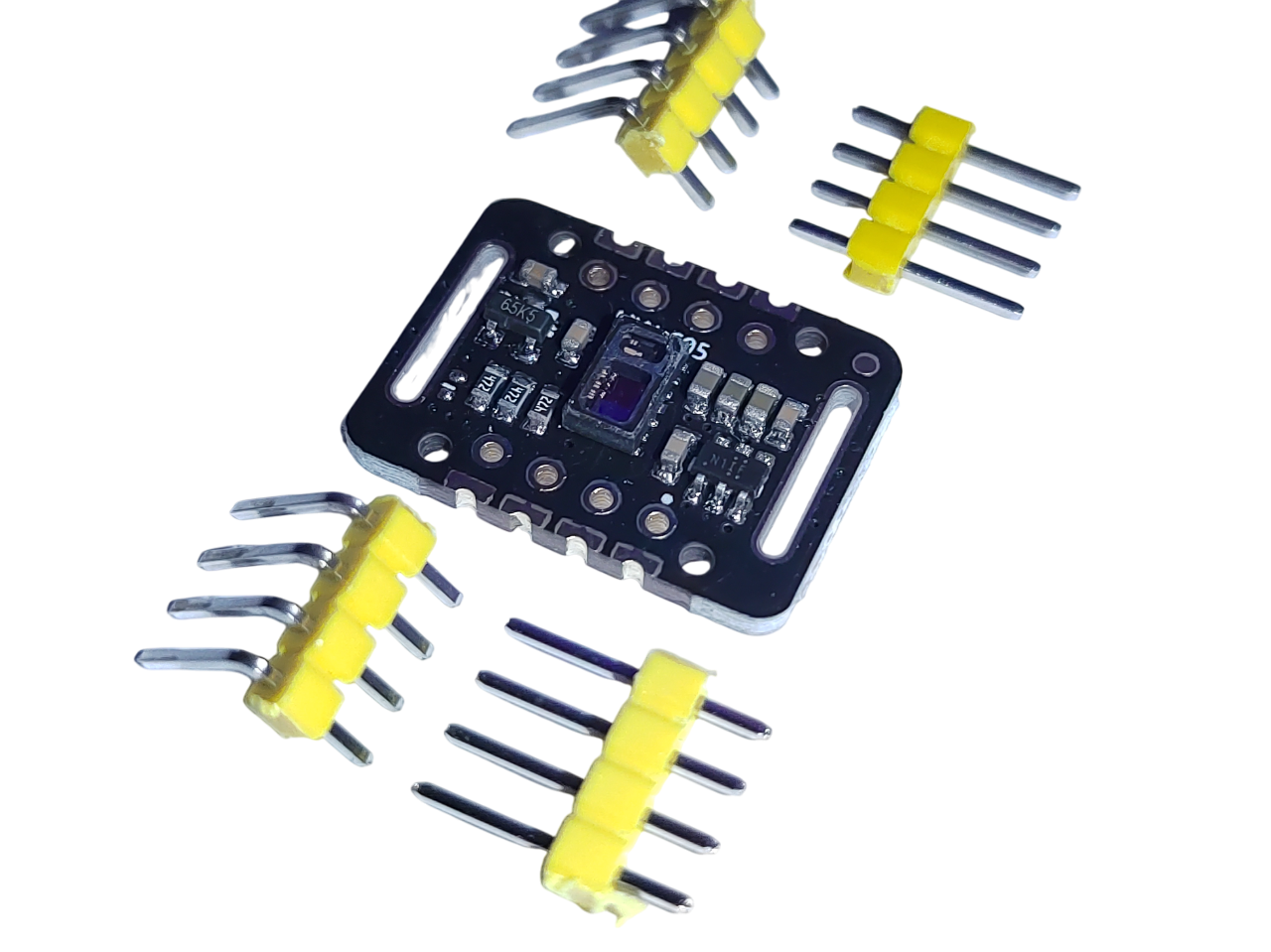

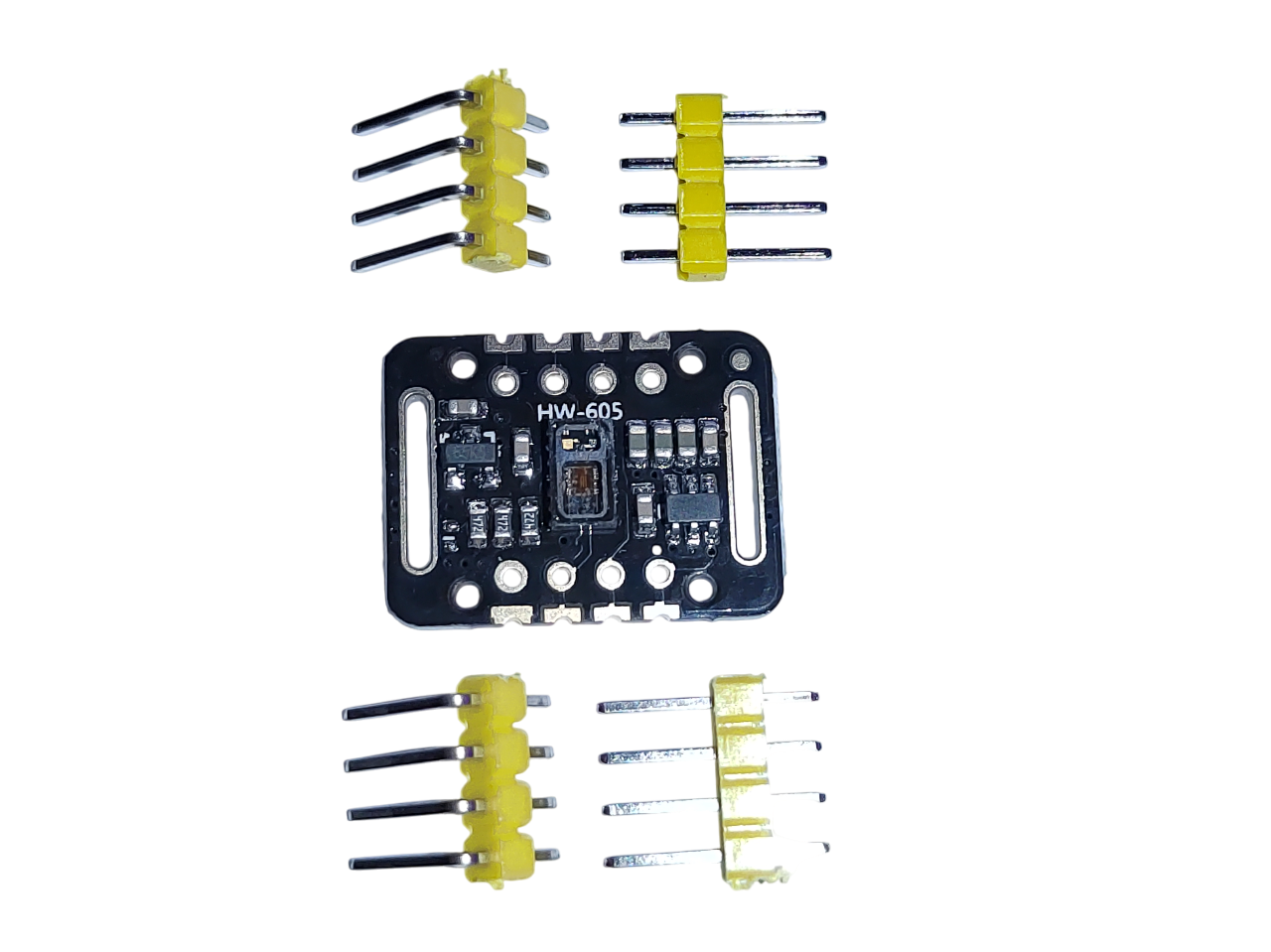

🔹Csomag tartalma:

  • 1× MH-ET LIVE MAX30102 pulzus- és véroxigenizációs érzékelő

  • 2 × egyenes tüskesor

  • 2 × hajlított tüskesor
