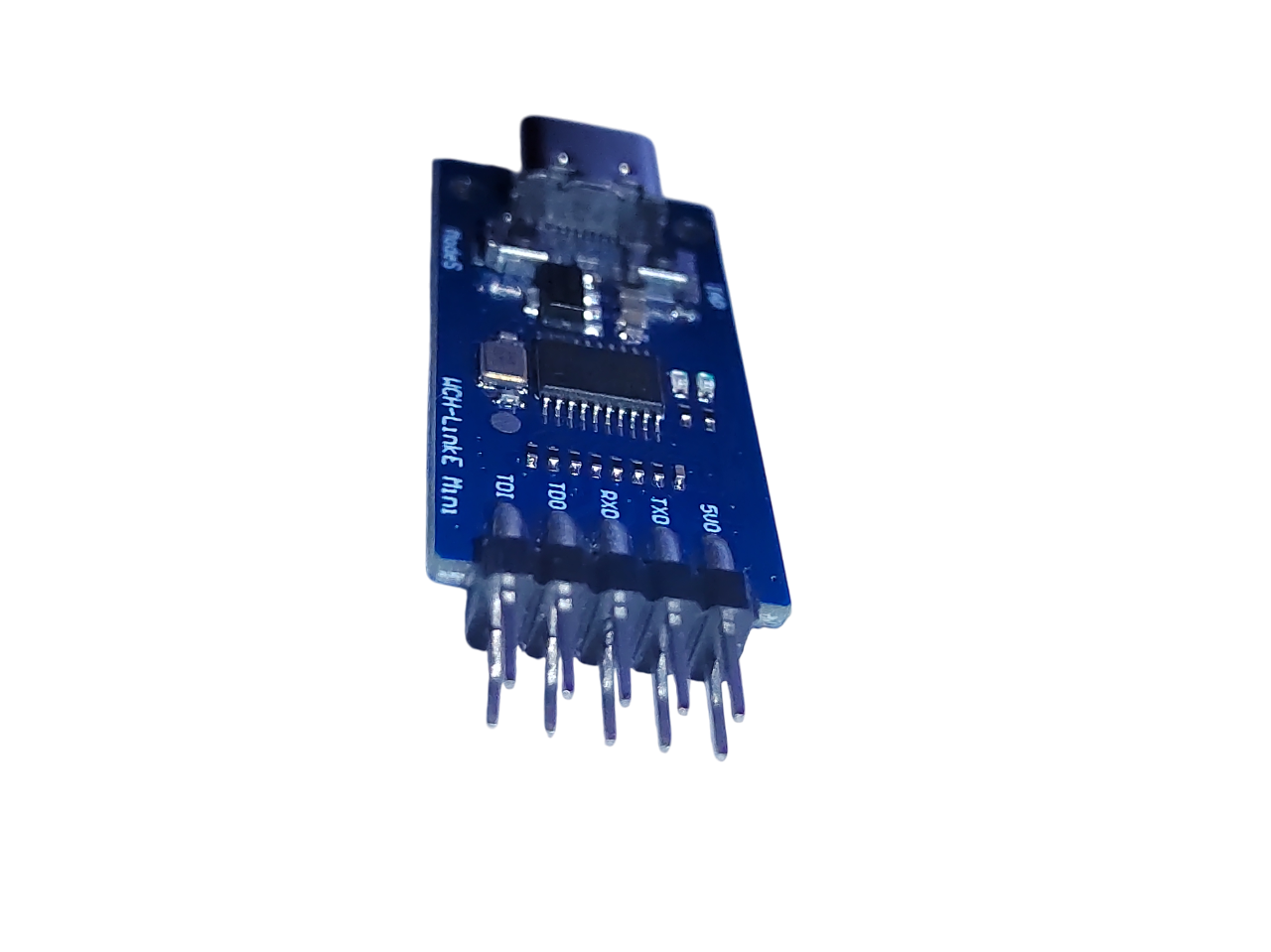

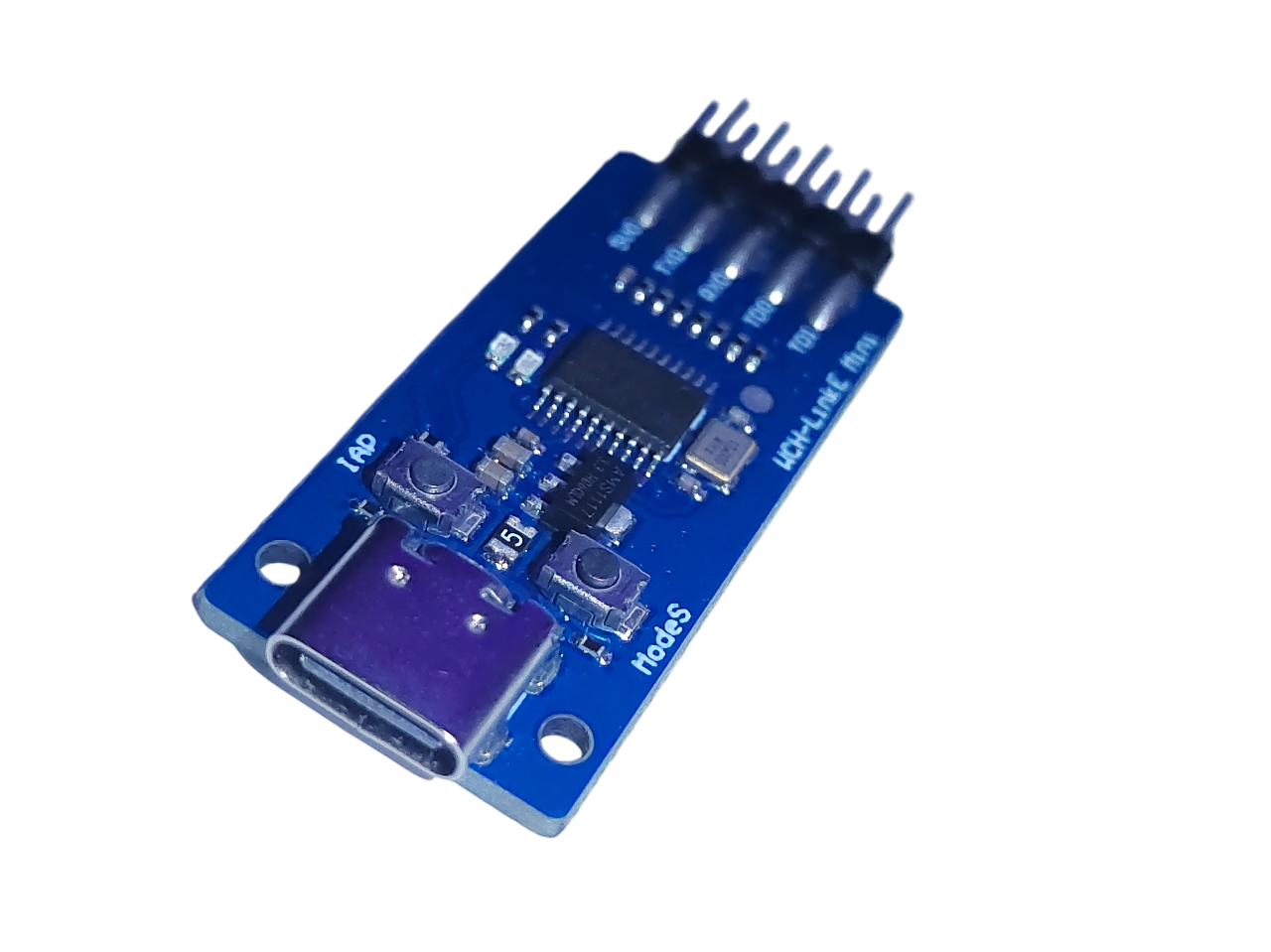

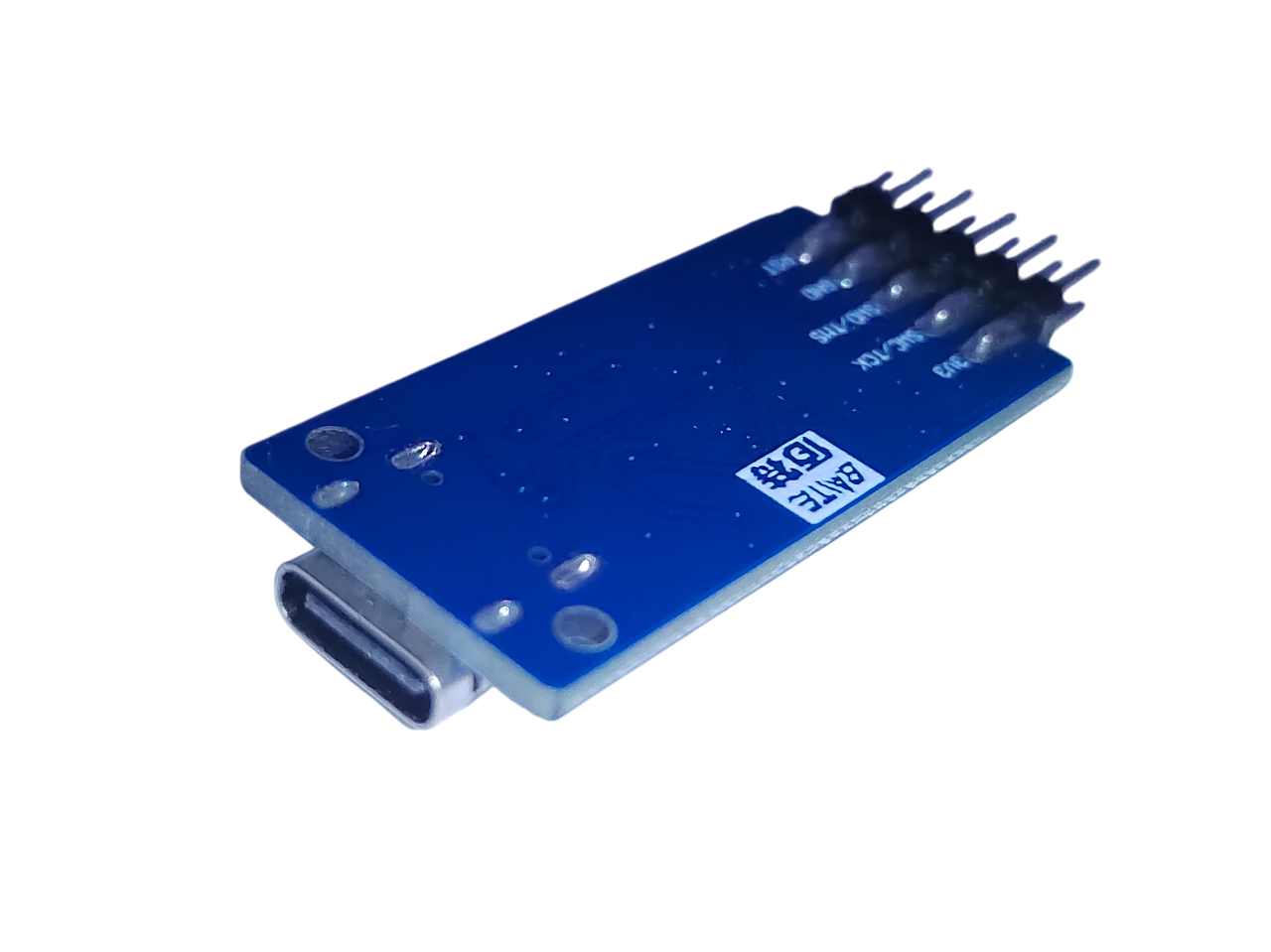

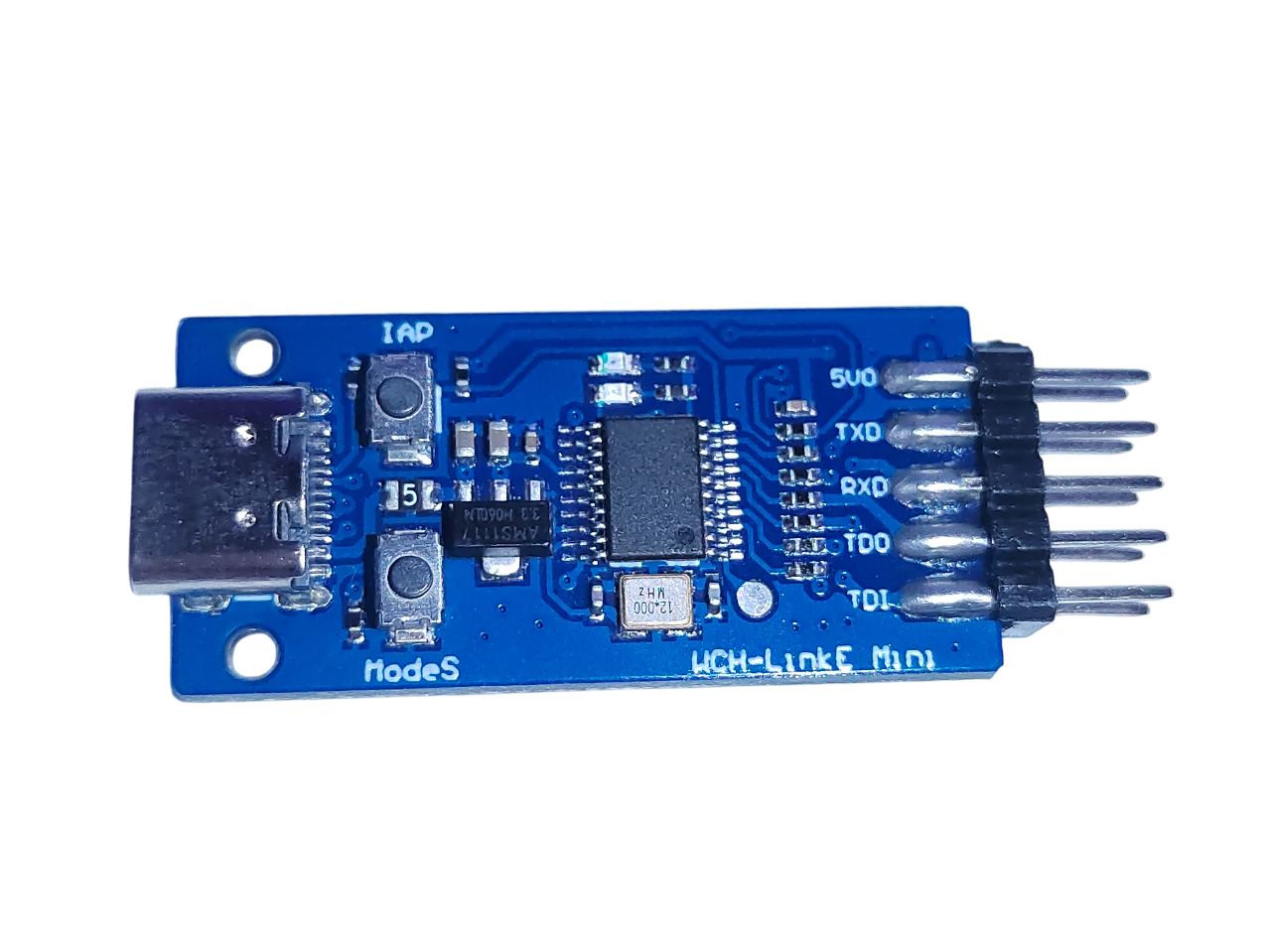

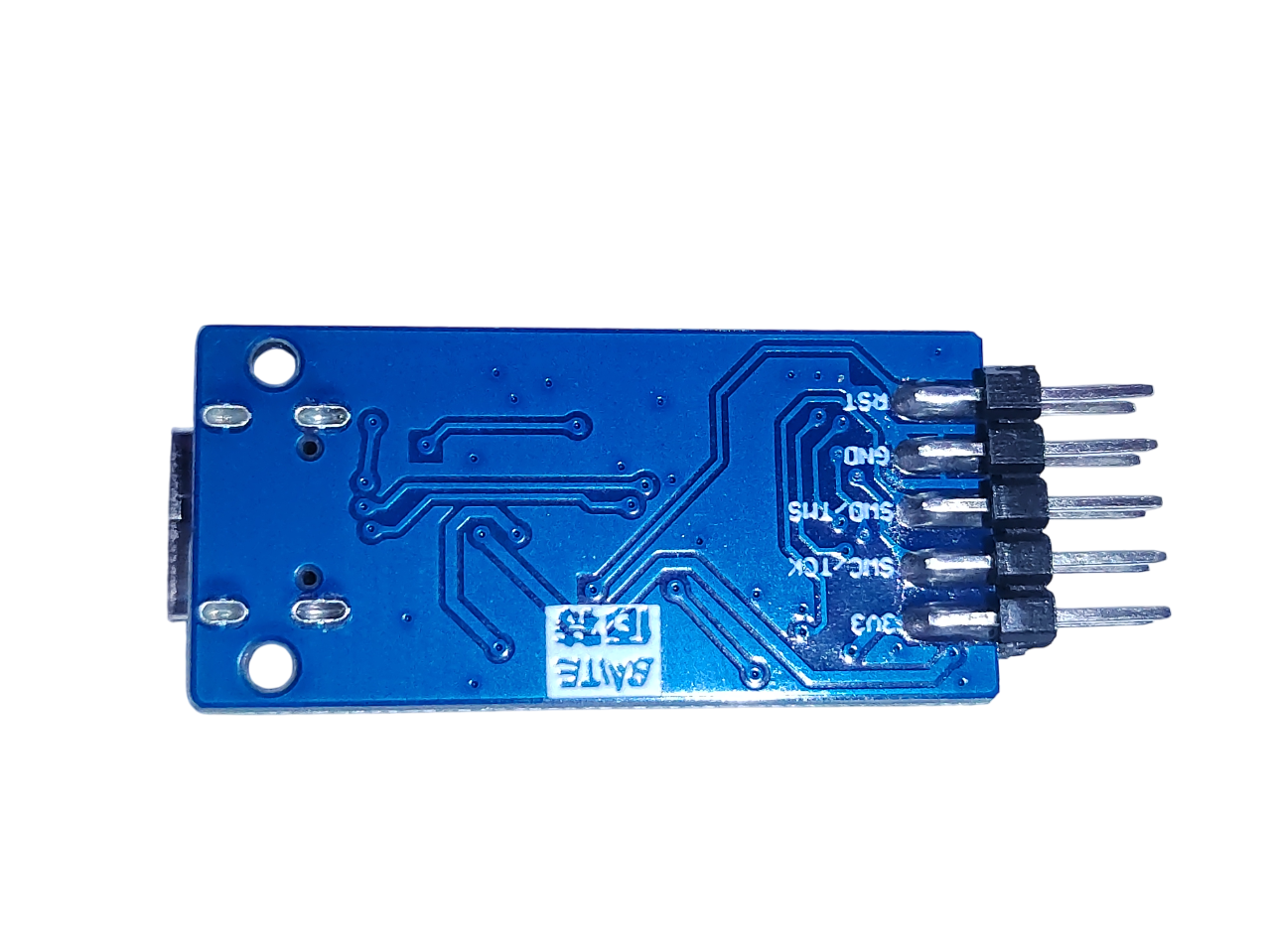

WCH-LinkE Mini RISC-V / ARM USB hibakereső és programozó
Hamarosan elfogy
WCH-LinkE USB-s hibakereső és programozó WCH RISC-V és ARM mikrokontrollerekhez, SWD és kompatibilis JTAG-csatlakozással, virtuális COM-porttal és váltható 3,3/5 V-os tápellátással.
3628.00 HUF
Legalacsonyabb ár az elmúlt 30 napban:
A kedvezmény előtti 30 nap legalacsonyabb ára szerint.
Termék részletei
A WCH-LinkE kedvező árú USB-s hibakereső és programozó WCH RISC-V és ARM mikrokontrollerek fejlesztéséhez. Lehetővé teszi a firmware feltöltését és a támogatott chipek hibakeresését SWD-n, illetve megfelelő eszközök esetén JTAG-on keresztül. USB-kapcsolatról működik, és 3,3 V-os vagy 5 V-os csatlakozási lehetőséget kínál a célpanelhez.
🔸 Fő előnyei
- Két választható üzemmód: RISC-V és ARM (SWD/JTAG), a ModeS gombbal vagy a MounRiver Studio, illetve WCH-LinkUtility szoftverben kapcsolható.
- LED-es állapotjelzés; a kék LED a kiválasztott üzemmódról és a működési állapotról ad visszajelzést.
- Beépített CDC virtuális soros port: a hibakeresési naplók ugyanazon az USB-kapcsolaton érhetők el.
- Firmware-felismerési és frissítési lehetőség az IAP gombbal vagy szoftveresen.
🔸 Műszaki paraméterek
| Funkció | Részlet |
|---|---|
| USB | USB2.0‑A, plug-and-play |
| Tápellátás | 3,3 V vagy 5 V a célpanel számára |
| Interfész | SWD ARM mikrokontrollerekhez, kétvezetékes hibakeresés RISC-V-hez, JTAG-támogatás ARM chipekhez |
| Üzemmód kapcsoló | ModeS gomb vagy szoftver; kék LED jelzi az üzemmódot |
| Soros port | bps 1200–921600, CDC osztály |
🔸A WCH-LinkE modul kivezetése és csatlakoztatása a célkártyához
| Modul csatlakozója | Célpanel csatlakozója | Megjegyzések |
|---|---|---|
| 5V | MCU-5V tápellátás | A célpanel 5 V-os tápellátásának csatlakoztatása |
| 3.3V | MCU-3.3V tápellátás | A célpanel 3,3 V-os tápellátásának csatlakoztatása |
| GND | MCU-GND | A célpanel GND pontjának csatlakoztatása |
| SWCLK | MCU-SWCLK | A célpanel SWCLK jelének csatlakoztatása |
| SWDIO | MCU-SWDIO | A célpanel SWDIO jelének csatlakoztatása |
| RX | MCU-UART-TX | A célpanel UART RX jelének csatlakoztatása |
| TX | MCU-UART-RX | A célpanel UART TX jelének csatlakoztatása |
| ModeS | \ | Az üzemmód váltásához bekapcsoláskor tartsa lenyomva a ModeS gombot, amíg az állapotjelző LED világítani nem kezd. |
| IAP | \ | A WCH-LinkE kézi firmware-frissítésére szolgáló gomb. |
🔸 Chipek támogatása a Link modul típusától függően
| Gyakori chip modellek | WCH-Link | WCH-LinkE | WCH-DAPLink | WCH-LinkW |
|---|---|---|---|---|
| CH32V003 | ✘ | ✔ | ✘ | ✔ |
| CH643 / CH32X035 / CH32L103 | ✘ | ✔ | ✘ | ✔ |
| CH32V10x / CH32V20x / CH32V30x | ✔ | ✔ | ✘ | ✔ |
| CH569 / CH573 / CH583 | ✔ | ✔ | ✘ | ✘ |
| CH32F10x / CH32F20x / CH579 / kapcsolódó chipek, amelyek támogatják a SWD interfészt | ✔ | ✔ | ✔ | ✔ |
| kapcsolódó chipek JTAG interfész támogatással | ✘ | ✔ | ✔ | ✔ |
🔸WCH-LinkE módok és tulajdonságaik
| Üzemmód | visszajelző LED | IDE | Támogatott chip |
|---|---|---|---|
| RISC-V | Kék LED: üresjáratban nem világít. | MounRiver Studio | A támogatott RISC-V magok kétvezetékes hibakeresést tesznek lehetővé |
| ARM | A kék LED üresjáratban folyamatosan világít | Keil / MounRiver Studio | Az ARM magok az SWD protokollt támogatják |
Az előnyök összefoglalása:
✅ RISC-V és ARM chipek hibakeresése, programozása ✅ Üzemmódváltás gombbal vagy szoftverrel ✅ Virtuális CDC soros port ✅ 3,3 V-os és 5 V-os tápellátási lehetőség a célpanelhez ✅ LED-es visszajelzés és firmware-frissítési lehetőség ✅ Kompatibilis fejlesztőeszközök támogatása
